Demontáž, montáž zadního těsnění poklopu pro žebřík

Typ ar · téma 77.55 · verze 0100 · 2015-07-01

Platí pro: Typ 415 s kódem DL2 (Střešní panel pro přepravu dlouhých předmětů)'

Zařazení

Funkční skupina 3 Nástavba › 77 Posuvné střešní okno, skládací střecha, nástavce › 77.55 Střešní poklopy, nouzové výstupy — Řada 415

EinPAS 35 Karoserie/rám/montované díly › 35.36 Kapota/víko/uzávěr › 35.36.33 Víko zavazadlového prostoru/kryt zavazadlového prostoru — Řada 415

EinPAS 35 Karoserie/rám/montované díly › 35.36 Kapota/víko/uzávěr › 35.36.60 Víko pro údržbu/servisní víko — Řada 415

AR77.55-S-0004C

Demontáž, montáž zadního těsnění poklopu pro žebřík

18.6.13

Typ

415

s kódem DL2 (Střešní panel pro přepravu dlouhých předmětů)

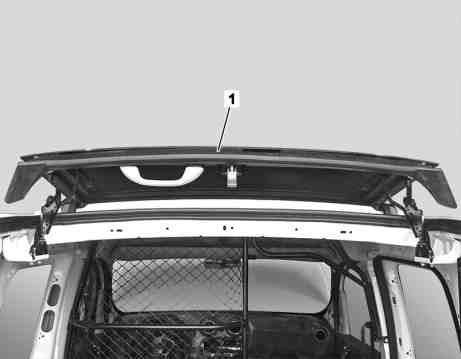

Demontáž, montáž zadního těsnění poklopu pro žebřík

1

Těsnění

S77.55-0003-11

Nebezpečí!

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Demontáž, montáž

1

Otevřít výklopný střešní poklop

2

Demontovat těsnění (1)

Montáž: Dbát na správné usazení těsnění (1).

3

Montáž se provádí v obráceném pořadí

Zkontrolovat

4

Zkontrolovat těsnost v oblasti těsnění (1)

Za tím účelem provést zkoušku vodou.
