Demontáž, montáž krycího rámu u posuvného zvedacího střešního okna

Typ ar · téma 77.20 · verze 0100 · 2012-06-18

Platí pro: TYP 930, 932, 933, 934 s KÓDEM (D45) skleněné elektrické posuvné zvedací střešní okno'

Zařazení

Funkční skupina 3 Nástavba › 77 Posuvné střešní okno, skládací střecha, nástavce › 77.20 Elektrické posuvné střešní okno — Řada 930 · Řada 932 · Řada 933 · Řada 934

EinPAS 38 Střešní systém › 38.15 Posuvné střešní okno / panoramatické střešní okno › 38.15.31 Rám — Řada 930 · Řada 932 · Řada 933 · Řada 934

AR77.20-W-2853A

Demontáž, montáž krycího rámu u posuvného zvedacího střešního okna

17.6.09

TYP 930, 932, 933, 934 s KÓDEM (D45) skleněné elektrické posuvné zvedací střešní okno

Demontáž, montáž krycího rámu u posuvného zvedacího střešního okna

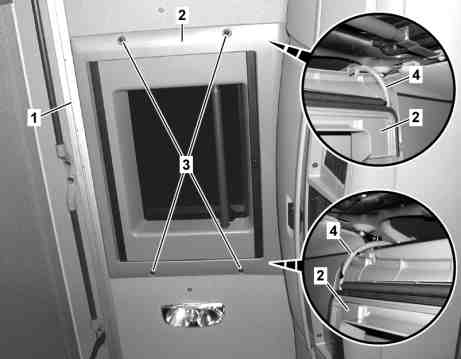

W77.20-1014-11

1 Střední závěsová kolejnička

2 Krycí rám

3 Šrouby

4 Hadice kapaliny ostřikovače

Demontáž, montáž

1

Demontovat střední závěsovou kolejničku (1)

U vozidel s kódem (FA5) příčný závěs před lůžkem(y)/lehátkem(y) nedemontovat závěs.

AR68.50-W-5610A

2

Vyšroubovat šrouby (3)

3

Demontovat krycí rám (2)

Přitom stáhnout obě vodní hadice (4) z krycího rámu (2).

4

Montáž se provádí v obráceném pořadí
