AR72.20-D-4055G | Demontáž, montáž zámku dveří zadní stěny | 27.2.12 |
TYP 906.135 s KÓDEM (PZ0) vozidlo pro doručování balíků s integrovanou skříní DP DHL

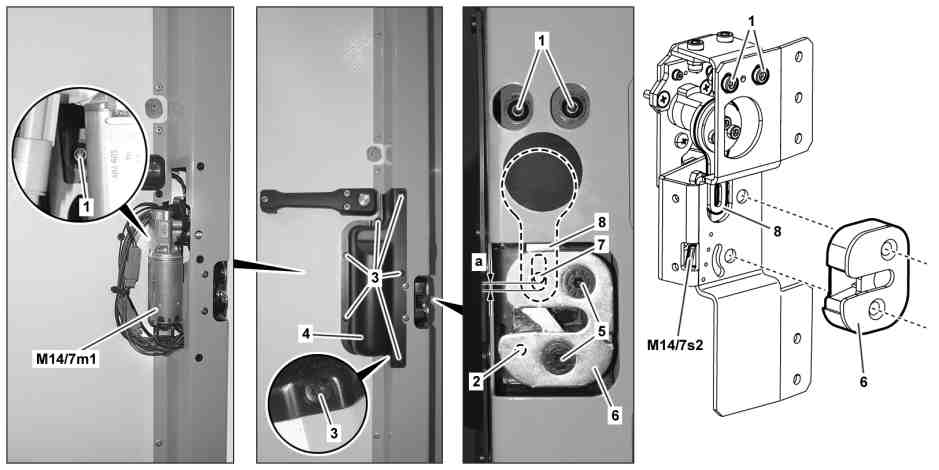

D72.20-1226-09
1 Šrouby
2 Čep
3 Šrouby
4 Kryt
M14/7m1 Motor centrálního zamykání dveří zadní stěny
M14/7s2 Povelový spínač centrálního zamykání dveří zadní stěny
5 Šrouby
6 Zámek dveří
7 Čep
8 Ojnice
| Demontáž | ||
Nebezpečí! | Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky | Při pohybu součástí se nesmí v oblasti pohybů mechaniky nacházet žádné části těla nebo končetiny. | |
1 | Vyšroubovat šrouby (5) | ||
2 | Sejmout zámek dveří (6) | ||
| Montáž | ||
3 | Vyšroubovat šrouby (3) a sejmout kryt (4) | ||
4 | Namontovat zámek dveří (6) | Dávat pozor na povelový spínač centrálního zamykání dveří zadní stěny (M14/7s2). Může se poškodit spodním čepem (2). | |
Při nasazování zámku dveří (6) zasunout horní čep (7) do podélného otvoru ojnice (8). | |||
Zajistit šrouby (5). | |||
Loctite 243 | |||
5 | Jedním stisknutím tlačítka ovládání dveří zadní stěny uvést ojnici (8) do její dolní úvrati | ||
6 | Zajistit zámek dveří (6) v druhé západkové pozici | ||
7 | Vizuálně zkontrolovat rozměr "a" | Rozměr "a" musí být cca 0,5 mm. | |
8 | Povolit šroub (1) a nastavit vůli | Pouze v případě nedosaženého rozměru "a". | |
9 | Utáhnout šrouby (1) | ||
10 | Zkontrolovat funkci zámku dveří (6), popř. zkorigovat nastavení | V otevřeném stavu, protože dveře zadní stěny nemají žádné nouzové odjištění. | |
11 | Zkontrolovat polohu uzavíracího čepu druhého křídla dveří vůči zámku dveří (6) | Uzavírací čep musí zajíždět doprostřed zámku dveří (6), popř. seřídit polohu uzavíracího čepu. | |
12 | Nasadit kryt (4) a utáhnout šrouby (3) |
Opravárenské prostředky
Číslo | Označení | Objednací číslo |
BR00.45-Z-1133-02A | Loctite 243 | A 613 989 09 71 |
Odkazované dokumenty
- as0000z000901a Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky
