D72.16-A033-79

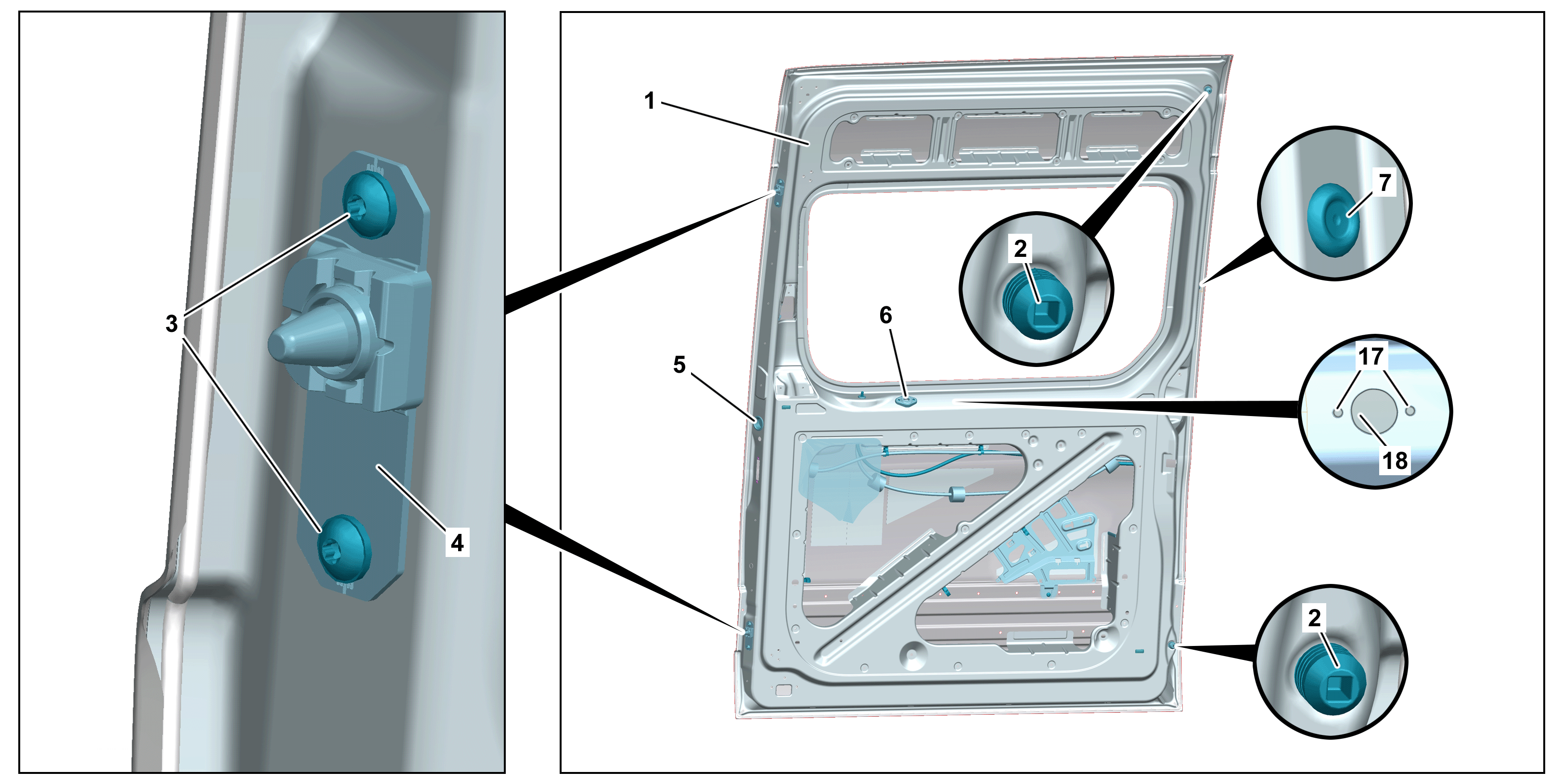

Znázorněno u pravých posuvných dveří (1) u typu 907.7 s kódem W17 (přední pevné okno vpravo v boční stěně/posuvných dveřích), s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení) a s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu) |
1 | Posuvné dveře | 6 | Otočný spínač | |
2 | Doraz | 7 | Kryt | |
3 | Šrouby | 17 | Otvory | |
4 | Náběžný klín | 18 | Otvor | |
5 | Kryt |
Znázorněno u pravých posuvných dveří (1) u typu 907.7 s kódem W17 (přední pevné okno vpravo v boční stěně/posuvných dveřích), s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení) a s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu) |
1 | Posuvné dveře |
8 | Vodicí pouzdro |
9 | Ochranný profil hrany |
D72.16-A006-76
D72.16-A007-79
Znázorněno u pravých posuvných dveří (1) u typu 907.7 s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu) |
1 | Posuvné dveře | 13 | Šrouby | |
10 | Dveřní fólie | 14 | Nosná deska | |
11 | Držák lanovodu | 15 | Lanovod | |
12 | Lanovody |
Znázorněno u pravých posuvných dveří (1) u typu 907.7 s kódem ZU7 (provedení pro Kanadu) |
1 | Posuvné dveře |
16 | Vyztužení boční ochrany proti nárazu |
D72.16-A032-81
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
| Rozebrat, smontovat | ||
1 | Demontovat posuvné dveře (1). | ||
2 | Demontovat ochrannou lištu z posuvných dveří (1). | ||
3 | Demontovat ochrannou lištu proti přivření posuvných dveří (1). | ||
4 | Demontovat obložení posuvných dveří (1). |
| |
Typ 907.6/7 kromě kódu V4A (kompletní obložení pravých posuvných dveří nákladového prostoru) | |||
5 | Demontovat uložení pro kliku posuvných dveří (1). | ||
6 | Demontovat vnitřní kliku z posuvných dveří (1). | ||
7 | Demontovat střední pojezdový vozík posuvných dveří (1). | ||
8 | Demontovat boční okno z posuvných dveří (1). | ||
9 | Demontovat zámek posuvných dveří (1). | ||
10 | Demontovat horní otočnou západku z posuvných dveří (1). | Typ 907.6/7 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení); typ 907.6 s kódem D05 (velmi vysoká střecha); typ 907.6 s kódem D06 (velmi vysoká střecha s lakováním v barvě vozu) | |
11 | Demontovat řídicí jednotku posuvných dveří (1). | ||
12 | Demontovat motor posuvných dveří (1). | ||
13 | Demontovat elektromotor pro horní otočnou západku posuvných dveří (1). | Typ 907.6/7 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení); typ 907.6 s kódem D05 (velmi vysoká střecha); typ 907.6 s kódem D06 (velmi vysoká střecha s lakováním v barvě vozu) | |
Neprovádět demontáž elektromotoru pro horní otočnou západku posuvných dveří (1) z nosné desky (14). | |||
14 | Demontovat dorazy posuvných dveří (1). | ||
15 | Demontovat dorazy (2). | ||
16 | Vyšroubovat šrouby (3). | Šroub středicího trnu u posuvných dveří | |
17 | Sejmout náběžné klíny (4). | ||
18 | Demontovat kryt (5). | ||
19 | Demontovat otočný spínač (6) s příslušnou nosnou deskou. | ||
20 | Demontovat kryt (7). | ||
21 | Otevřít držáky lanovodů (11). | ||
22 | Vycvaknout vodicí pouzdro (8) z posuvných dveří (1) a vytáhnout společně s lanovodem (15) směrem nahoru z posuvných dveří (1). | Nástroj na demontáž spon | |
23 | Demontovat elektrický kabelový svazek z posuvných dveří (1). | ||
24 | Demontovat ochranné profily hrany (9). | ||
25 | Demontovat dveřní fólii (10). | Typ 907.6/7 s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu) | |
26 | Vycvaknout držáky lanovodů (11) z posuvných dveří (1). | Nástroj na demontáž spon | |
27 | Demontovat lanovody (12) z posuvných dveří (1). | ||
28 | Vyšroubovat šrouby (13) a sejmout nosnou desku (14). | Typ 907.6 kromě kódu D03 (střecha a dveře zadní stěny ve vysokém provedení), kromě kódu D05 (velmi vysoká střecha), kromě kódu D06 (velmi vysoká střecha s lakováním v barvě vozu); typ 907.7 kromě kódu D03 (střecha a dveře zadní stěny ve vysokém provedení) | |
29 | Demontovat vyztužení boční ochrany proti nárazu (16) z posuvných dveří (1). | Typ 907 s kódem Z18 (provedení pro státy Perského zálivu) nebo s kódem ZU7 (provedení pro Kanadu) nebo s kódem ZU8 (provedení pro USA) nebo s kódem ZU9 (provedení pro Mexiko) | |
Šroub vyztužení ochrany proti bočnímu nárazu u posuvných dveří | |||
30 | Přenést polohu a průměr otvorů (17, 18) pro otočný spínač (6) z měněných posuvných dveří (1) na nové posuvné dveře (1). | Při výměně posuvných dveří (1). | |
Montáž: Vyvrtat otvory (17, 18) u nových posuvných dveří (1). | |||
Montáž: Běžné přístroje/nástroje | |||
31 | Opravit obnažená místa u otvorů (17, 18) základovací tyčinkou. | Základovací tyčinka | |
32 | Smontování se provádí v obráceném pořadí. |
452 589 01 63 00
Nástroj na demontáž spon
