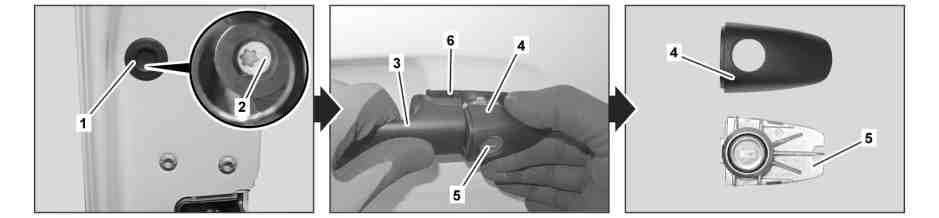

D72.00-0008-07
1 | Uzavírací zátka | 3 | Klika dveří | 5 | Válcová vložka zámku | ||
2 | Šroub | 4 | Kryt | 6 | Těsnění |
Varování | Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna | Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny. | |
| Demontáž, montáž | ||
1 | Demontovat uzavírací zátku (1) z dveří řidiče | ||
2 | Otočit šroub (2) o 5 otáček proti směru hodinových ručiček | ||
3 | Kliku dveří (3) zatáhnout cca 5 mm a kryt (4) s válcovou vložkou zámku (5) vytáhnout ze dveří řidiče | ||
4 | Zkontrolovat stav a usazení těsnění (6) | Při poškozeném těsnění (6). | |
| |||
Vyměnit těsnění (6). | |||
Těsnění (6) dveří řidiče správně nesedí. | |||
| |||
Těsnění (6) dveří řidiče správně napolohovat. | |||
5 | Kryt (4) vycvaknout vhodným nástrojem z válcové vložky zámku (5) | Při výměně válcové vložky zámku (5). | |
6 | Montáž se provádí v obráceném pořadí | ||
| Zkontrolovat | ||
7 | Provést kontrolu funkce válcové vložky zámku (5) |
Odkazované dokumenty
- ar7210d2400ts Vnější kliku dveří na předních dveřích demontovat, namontovat
- as0000z001101a Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna
