ar6830s4825jc

demontáž, montáž vnitřního obložení odkládacího prostoru v zádi vozidla

Typ ar · téma 68.30 · verze 0100 · 2011-01-12

Platí pro: Typ 906.633 s KÓDEM (ZO1) motorový karavan James Cook Compact s KÓDEM (ZO2) motorový karavan James Cook Classic'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 906 (modely 633)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.34 Obložení zavazadlového prostoru — Řada 906 (modely 633)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.35 Obložení ložného prostoru — Řada 906 (modely 633)

AR68.30-S-4825JC

demontáž, montáž vnitřního obložení odkládacího prostoru v zádi vozidla

14.2.08

Typ 906.633
s KÓDEM (ZO1) motorový karavan James Cook Compact
s KÓDEM (ZO2) motorový karavan James Cook Classic

demontáž, montáž vnitřního obložení odkládacího prostoru v zádi vozidla

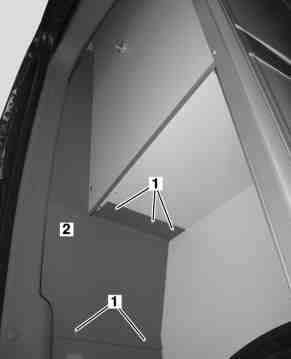

S68.30-4587-02

1 Krytky

2 Obložení

Demontáž, montáž

Upozornění k provádění opravárenských prací ve vnitřním prostoru vozidla

Typ 639, 903, 906

AH68.00-N-0001-01S

1

Demontovat obložení (2)

K tomu demontovat krytku (1), šrouby vyšroubovat a obložení (2) demontovat.

Akumulátorový šroubovák

2

Montáž se provádí v obráceném pořadí
