Přídavné práce při výměně bočního obložení

Typ ar · téma 68.30 · verze 0202 · 2013-12-17

Platí pro: TYP 636 TYP 639.6 s KÓDEM V23 (Vnitřní obložení vyšší výbava) TYP 639.6 s KÓDEM VA6 (Úplné obložení boční stěny) TYP 639.701/703/705/711/713/811/815 TYP 639.813 kromě KÓDU ZK7 (Motorový karavan "Marco Polo")'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 636 · Řada 639 (modely 6**, 701, 703, 705, 711, 713, 811, 813, 815)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 636 · Řada 639 (modely 6**, 701, 703, 705, 711, 713, 811, 813, 815)

AR68.30-S-4780-01S

Přídavné práce při výměně bočního obložení

TYP

636

TYP

639.6

s KÓDEM V23 (Vnitřní obložení vyšší výbava)

TYP

639.6

s KÓDEM VA6 (Úplné obložení boční stěny)

TYP

639.701/703/705/711/713/811/815

TYP

639.813

kromě KÓDU ZK7 (Motorový karavan "Marco Polo")

Přídavné práce při výměně bočního obložení

1

Demontovat víko úložného prostoru (1) a namontovat do nového bočního obložení.


Za tím účelem odblokovat uzávěry víka úložného prostoru (1).


2

TYP 639 s KÓDEM W32 (elektrické zadní výklopné okno v prostoru pro cestující)
Demontovat kryt tlačítka výklopného okna (2) a namontovat do nového bočního obložení.


3.1

TYP 636, 639 s KÓDEM HZ7 (řízená klimatizace (Tempmatik) v prostoru pro cestující) TYP 639 s KÓDEM H13 (přídavný výměník tepla v prostoru pro cestující)
Demontovat vzduchový kanál (3) a namontovat do nového bočního obložení.


Pouze při upevnění vzduchového kanálu (3) svorkami.

Pouze při předchozím upevnění vzduchového kanálu (3) bez použití svorek (přivaření).

Zkontrolovat svorky vzduchového kanálu (3), popř. vyměnit.


3.2

TYP 636, 639 s KÓDEM HZ7 (řízená klimatizace (Tempmatik) v prostoru pro cestující) TYP 639 s KÓDEM H13 (přídavný výměník tepla v prostoru pro cestující)
Nový vzduchový kanál (3) namontovat do nového bočního obložení a upevnit novými svorkami.

Znázorněno levé zadní boční obložení

N68.30-2097-01

Přídavné práce při výměně bočního obložení

4

Demontovat zásuvku ložného prostoru vzadu vpravo (X58/12) a namontovat do nového bočního obložení.


5

TYP 636, 639 s KÓDEM YE5 (popelník a držák nápojů v prostoru pro cestující)
Demontovat zásuvku ložného prostoru vpředu vlevo (X58/4), resp. zásuvku ložného prostoru vpředu vpravo (X58/15) a namontovat do nového bočního obložení.


Za tím účelem vyříznout z nového bočního obložení vyznačené výřezy na zadní straně.


6

TYP 639 s KÓDEM EL9 (přední a zadní dvousměrné reproduktory)
Demontovat vysokotónový reproduktor u boční stěny vzadu vlevo (H4/45), resp. vysokotónový reproduktor u boční stěny vzadu vpravo (H4/44) a namontovat do nového bočního obložení.

Znázorněno pravé zadní boční obložení

N68.30-2098-01

Přídavné práce při výměně bočního obložení

7

TYP 639.71
Přenést rozměry (a, b, c a d) výřezu pro prodloužení lůžka z původního bočního obložení na nové boční obložení.


8

TYP 639.71
Navrtat rohy výřezu pro prodloužení lůžka.


Běžně dostupné nářadí:
Akumulátorový šroubovák.

S68.30-4575-04

9

TYP 639.71

Vyříznout výřez pro prodloužení lůžka.

Běžně dostupné nářadí:
Děrovka.

10

TYP 639.71

Odhrotovat hranu výřezu pro prodloužení lůžka.

11

TYP 636, 639.7/8

Demontovat lemovku (4) z krytu ložného prostoru a namontovat do nového bočního obložení.

Přídavné práce při výměně bočního obložení

S68.30-4589-09

Znázorněno do identifikačního čísla vozidla (VIN) 168717

e

Rozměr je cca 15 mm

12

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Vyznačit pomocnou čáru u bočního obložení.

Použít omyvatelný značkovač.
Zabrání se tak viditelným čarám a reklamacím zákazníka.

Za tím účelem vyznačit podél styčné hrany (5) s rozměrem (e) v konstantní vzdálenosti pomocnou čáru. Styčná hrana (5) není z designových důvodů přímá.

13

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

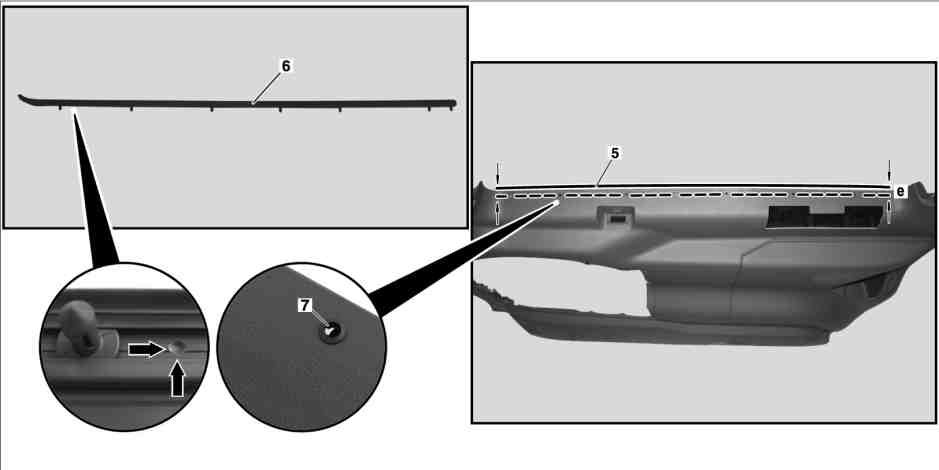

Umístit upevňovací spony u závěsové kolejničky (6).

Upevňovací spony mají pevnou západku (šipky) v závěsové kolejničce (6).

14

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Nasadit závěsovou kolejničku (6) na boční obložení a pomocnou čáru, vycentrovat a přenést polohy upevňovacích spon na pomocnou čáru.

Podle VIN se na závěsové kolejničce (6) nachází různý počet upevňovacích spon.

15

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Vyznačit otvory.

16

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Předvrtat otvory o Ø 3 mm.

Běžně dostupné nářadí:
Akumulátorový šroubovák.

17

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Vyvrtat otvory o Ø 8 mm.

Běžně dostupné nářadí:
Akumulátorový šroubovák.

18

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Odstranit zbytky pomocné čáry

19

TYP 639.71/8 s KÓDEM VB1 (závěsy v prostoru pro cestující) TYP 639.711/713 s KÓDEM VB2 (zapínatelná ochrana soukromí (Westfalia))

Nasadit pouzdra (7) do otvorů.
