Platí pro: Typ 447.8 s kódem ZK7 (Řada výbavy MARCO POLO)'
Zařazení
Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 447 (modely 8**)
EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 447 (modely 8**)
AR68.30-S-4700-03E
Příprava obložení B-sloupku při výměně
Typ
447.8
s kódem ZK7 (Řada výbavy MARCO POLO)
S68.30-4720-03
1

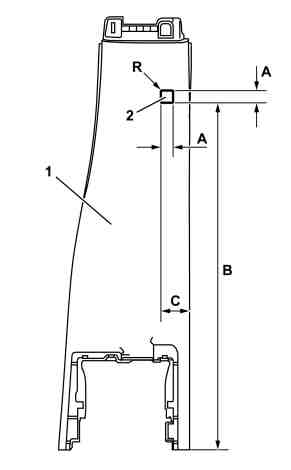

Vyříznout výřez pro snímač teploty (2) v pravém spodním obložení B-sloupku (1) podle znázornění.
Rozměr A (A): 24 mm Rozměr (B): 870 mm Rozměr (C): 54,5 mm Poloměr (R): 2 mm Dodržet poloměr (R) ve všech čtyřech rozích výřezu pro snímač teploty (2).
