Demontáž, montáž zadní prahové lišty

AR68.30-S-4102P

Demontáž, montáž zadní prahové lišty

17.05.2017

Typ

470, 471

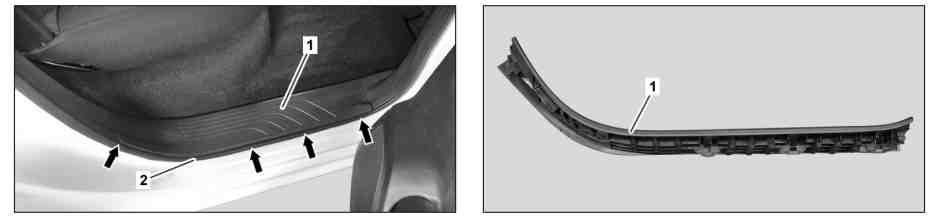

Znázorněno na pravé straně vozidla

1

Zadní prahová lišta

2

Těsnicí rám

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

 

Demontáž, montáž

1

Zadní prahové lišty (1) směrem zpředu vycvaknout (šipky) a sejmout

 Montáž: Dbát na správné usazení zadních prahových lišt (1) u těsnicího rámu (2).

 Dlouhý klín

*115589035900

2

Montáž se provádí v obráceném pořadí
