Demontovat, namontovat boční obložení v zavazadlovém prostoru

AR68.30-P-4800LWE

Demontovat, namontovat boční obložení v zavazadlovém prostoru

14.05.2019

Typ

213.0/1

Znázorněno na levé straně vozidla u typu 213.0 s kódem 287 (sklápěcí opěradla zadních sedadel)

1

Kryt

3

Obložení zavazadlového prostoru

5

Upevňovací oko

2

Kryt středního dílu zádě

4

Upevňovací spona

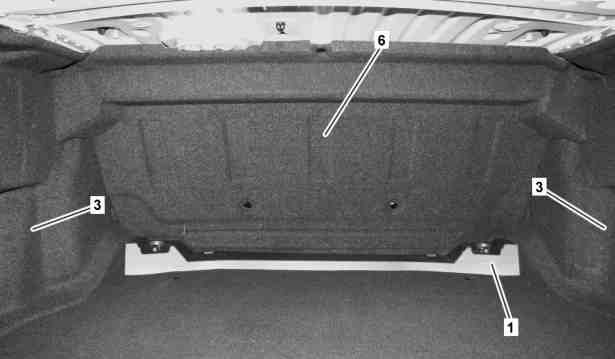

Znázorněno u typu 213.1

1

Kryt

3

Obložení zavazadlového prostoru

6

Obložení dělicí příčky

 Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

Pokyny k HANDS-FREE ACCESS

AH80.61-P-0001-01A

 

Demontáž, montáž

1

Demontovat kryt středního dílu zádě (2).

AR68.30-P-4785LW

2.1

Demontovat kryt (1).

Typ 213.0 (kromě 213.016/050/053/054), 213.1 (kromě 213.153)

AR68.30-P-4600LW

2.2

Demontovat kryt vysokonapěťového akumulátoru.

Typ 213.016/053
kromě kódu 498 (Provedení pro Japonsko)
Typ 213.050/054

Typ 213.050

AR68.80-P-6000LHV

Typ 213.016/053
kromě kódu 498 (Provedení pro Japonsko)
Typ 213.054

AR68.80-P-6000LWH

3

Demontovat obložení dělicí příčky (6).

Typ 213.0
s kódem 700 (Technik Local Content, Čína)
Typ 213.1

4.1

Demontovat upevňovací oko (5).

Typ 213.0
s kódem 287 (Sklopná opěradla zadních sedadel)
Typ 213.0
s kódem 30P (Paket odkládacích ploch)

 Typ 213.0
s kódem 287 (Sklopná opěradla zadních sedadel)
Typ 213.0
s kódem 30P (Paket odkládacích ploch)Šroub ukotvení nákladu/upevňovacího oka u karoserie

*BA68.50-P-1001-03J

4.2

Demontovat rozpěrný nýt u obložení zavazadlového prostoru (3).

Typ 213.0
kromě kódu 287 (Sklopná opěradla zadních sedadel)
kromě kódu 30P (Paket odkládacích ploch)
Typ 213.1

 Místo upevňovacího oka (5) je namontován rozpěrný nýt.

 Demontážní nástroj

*000589956300

5

Demontovat upevňovací spony (4).

 Demontážní nástroj

*000589956300

6

Demontovat obložení zavazadlového prostoru (3) zezadu směrem dopředu ve směru šipky.

7

Montáž se provádí v obráceném pořadí.

 Ukotvení nákladu

Číslo

Název

Typ 213.0

BA68.50-P-1001-03J

Šroub ukotvení nákladu/upevňovacího oka u karoserie

Nm

24
