Demontáž, montáž horního obložení středního dílu zádě

Typ ar · téma 68.30 · verze 0100 · 2018-08-21

Platí pro: Typ 290

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 290

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.34 Obložení zavazadlového prostoru — Řada 290

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.35 Obložení ložného prostoru — Řada 290

AR68.30-P-4787FRX

Demontáž, montáž horního obložení středního dílu zádě

11.07.2018

Typ

290

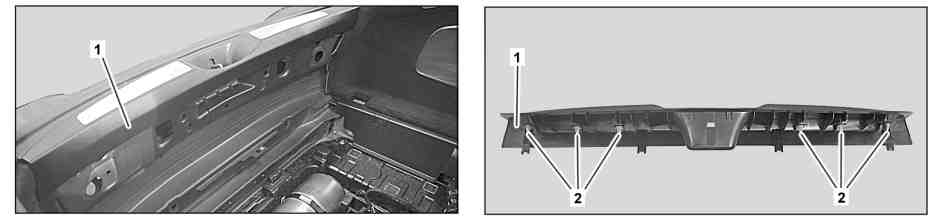

Demontáž, montáž horního obložení středního dílu zádě

P68.30-4077-07

1

Horní obložení středního dílu zádě

2

Přidržovací svorky

Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

Pokyny k HANDS-FREE ACCESS

AH80.61-P-0001-01A

Demontáž, montáž

1

Demontovat spodní kryt středního dílu zádě.

AR68.30-P-4788FRX

2

Vycvaknout horní obložení středního dílu zádě (1) z upevňovacích spon (2) a sejmout.

Montáž: Dbát na správné usazení těsnicího rámu zadního víka.

3

Montáž se provádí v obráceném pořadí.
