Demontáž, montáž obložení středního dílu zádě

Typ ar · téma 68.30 · verze 0101 · 2016-03-14

Platí pro: Typ 242, 246

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 242 · Řada 246

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.34 Obložení zavazadlového prostoru — Řada 242 · Řada 246

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.35 Obložení ložného prostoru — Řada 242 · Řada 246

AR68.30-P-4785NKB

Demontáž, montáž obložení středního dílu zádě

13.07.2012

Typ

242, 246

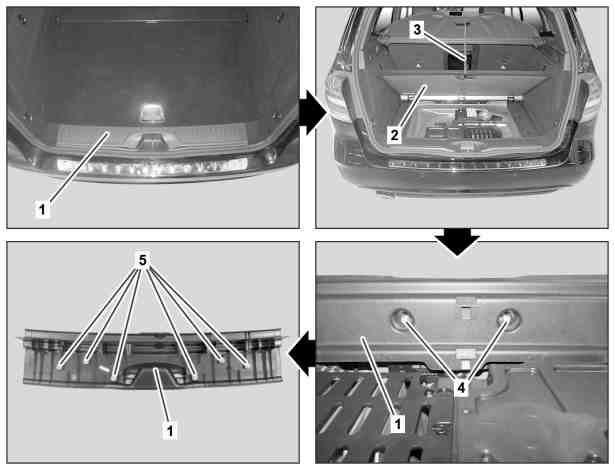

Demontáž, montáž obložení středního dílu zádě

1

Obložení středního dílu zádě

2

Podlaha ložného prostoru

3

Zajišťovací hák

4

Šrouby

5

Spony

P68.30-3586-06

Demontáž, montáž

1

Podlahu ložného prostoru (2) nadzvednout a zajistit zajišťovacími háky (3)

2

Vyšroubovat šrouby (4)

3

Obložení středního dílu zádě (1) uvolnit a sejmout směrem nahoru


Obložení středního dílu zádě (1) uvolňovat opatrně.
V opačném případě může dojít k poškození obložení středního dílu zádě (1).

Nástroj na demontáž spon

*452589016300

4

Montáž se provádí v obráceném pořadí

Demontáž, montáž obložení středního dílu zádě

452 589 01 63 00

Nástroj na demontáž spon
