ar6830p4780xg

Demontáž, montáž bočního obložení v zadním prostoru vozidla

Typ ar · téma 68.30 · verze 0100 · 2018-05-15

Platí pro: Typ 463 od modelového roku 2019'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 463

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 463

AR68.30-P-4780XG

Demontáž, montáž bočního obložení v zadním prostoru vozidla

20.02.2018

Typ

463

od modelového roku 2019

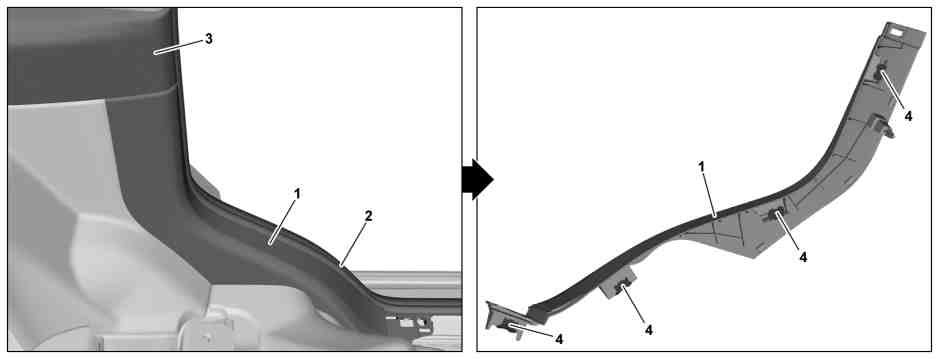

Demontáž, montáž bočního obložení v zadním prostoru vozidla

P68.30-4056-08

1

Boční obložení v zadní části

3

Vodicí lišta krytu ložného prostoru

2

Ochranný profil hrany

4

Upevňovací spona

Demontáž, montáž

1

Demontovat zadní prahovou lištu.

AR68.30-P-4100XG

2

Sklopit zadní lavicové sedadlo.

3

Uvolnit ochranný profil hrany (2) v oblasti bočního obložení v zadní části (1).

4

Uvolnit vodicí lištu krytu ložného prostoru (3) v oblasti bočního obložení v zadní části (1).

5

Vycvaknout boční obložení v zadní části (1) z upevňovacích spon (4) zepředu směrem dozadu, vytáhnout z vodicí lišty krytu ložného prostoru (3) a sejmout.

Při poškození upevňovacích svorek (4)

Vyměnit upevňovací svorky (4).

6

Montáž se provádí v obráceném pořadí.
