AR68.30-P-4780SX | Demontáž, montáž bočního obložení v zadní části vozidla | 20.9.06 |
TYP 221.0
Obložení v zadní části vozidla u opěradla sedadla
TYP 221.1 kromě KÓDU (Z07) nejvyšší ochrana
Obložení v zadní části vozidla u opěradla sedadla

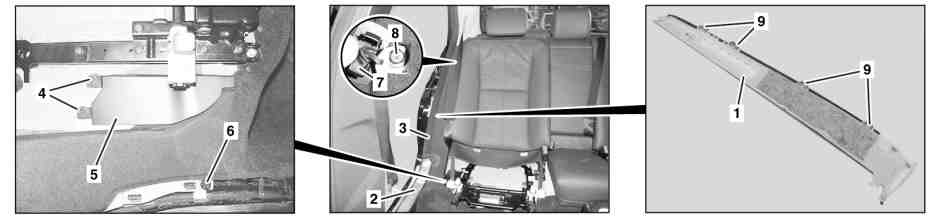

P68.30-3208-07
Znázorněno u pravého obložení
1 Obložení
2 Prahová lišta
3 Ochranný profil hrany
7 Kryt
8 Šroub
9 Plechové svorky
4 Matice
5 Kryt
6 Matice
| Demontáž. Montáž | ||
1 | Demontovat levý a pravý sedák zadního sedadla a odložit stranou s připojeným elektrickým vedením | Typ 221.0/1 bez kódu (223) zadní lavicové sedadlo s elektricky nastavitelnými vnějšími sedadly, pneumaticky nastavitelnou bederní opěrou a opěrkami hlavy nebo typ 221.1 s kódem (224) designový systém zadních samostatných sedadel | |
Typ 221.0/1 s kódem (223) zadní lavicové sedadlo s elektricky nastavitelnými vnějšími sedadly, pneumaticky nastavitelnou bederní opěrou a opěrkami hlavy nebo typ 221.1 s kódem (224) designový systém zadních samostatných sedadel | |||
2 | Demontovat prahovou lištu (2) | ||
3 | Uvolnit ochranný profil hrany (3) v oblasti prahové lišty (2) a podběhu kola | ||
4 | Odšroubovat matice (4) krytu (5) a sejmout kryt (5) | ||
5 | Odšroubovat matici (6) | ||
6 | Uvolnit kryt (7) a vyšroubovat šroub (8) | ||
7 | Vycvaknout obložení (1) zespodu směrem nahoru a sejmout | | |
8 | Montáž se provádí v obráceném pořadí |
Montážní klín
110 589 03 59 00
Odkazované dokumenty
- ar6830p4100sx Demontáž, montáž prahové lišty
- ar6830p4100sxs Demontáž, montáž prahové lišty
- ar9112p1020sx Demontáž, montáž sedáku zadního sedadla
- ar9112p1020sxs Demontáž, montáž sedáku zadního sedadla
- ar9112p1020sy Demontáž, montáž sedáku zadního sedadla
