Demontáž, montáž bočního obložení v zadním prostoru vozidla

AR68.30-P-4780RQ

Demontáž, montáž bočního obložení v zadním prostoru vozidla

14.10.14

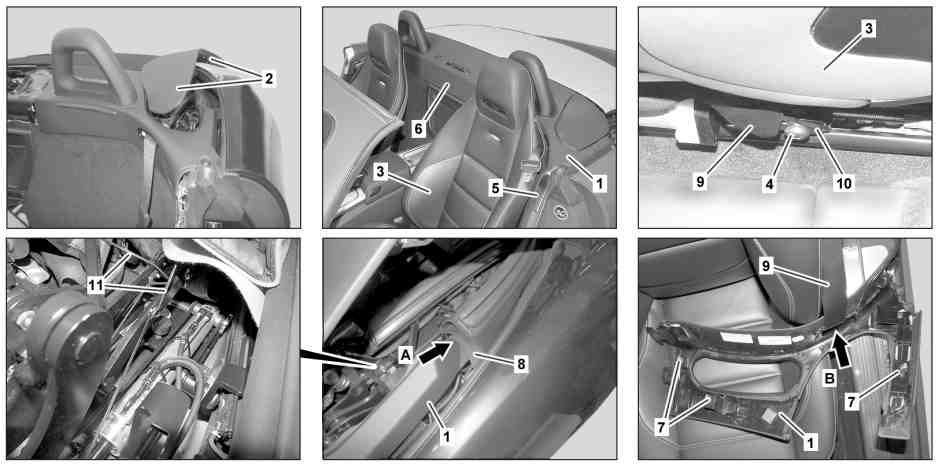

TYP

197.4

1

Boční obložení

5

Kryt

9

Bezpečnostní pás

2

Boční kryty

6

Obložení zadní stěny

10

Koncový spojovací díl bezpečnostního pásu

3

Přední sedadlo

7

Svorky

11

Upínací šňůry

4

Šroub koncového spojovacího dílu bezpečnostního pásu

8

Potah skládací střechy

11

Upínací šňůry

13

Vedení

12

Upevňovací třmen

 

Demontáž, montáž

1

Zapnout zapalování a otevřít skládací střechu

 Ukončit proces otevírání při bočních krytech (2) ve střední poloze podle znázornění.

2

Posunout levé, resp. pravé přední sedadlo (3) dopředu a nahoru

3

Sklopit opěradlo předního sedadla (3) dopředu

4

Vypnout zapalování

5

Demontovat boční kryty z předního sedadla (3)

Demontáž, montáž bočních krytů sedadel

AR91.10-P-1210RQ

6

Vyšroubovat šroub koncového spojovacího dílu bezpečnostního pásu (4) z předního sedadla (3) a sejmout koncový spojovací díl bezpečnostního pásu (10)

 Šroub koncového spojovacího dílu bezpečnostního pásu u podélného nastavení sedadla

*BA91.40-P-1003-01L

7

Demontovat levý, resp. pravý kryt (5)

 Montážní klín

*110589035900

8

Demontovat obložení zadní stěny (6)

Demontovat, namontovat obložení zadní stěny

AR68.30-P-4750RQ

9

Manuálně vycvaknout levé, resp. pravé boční obložení (1) ze svorek (7) a sejmout směrem nahoru


Opatrně provléknout boční obložení (1) kolem bočních krytů (2).
V opačném případě může dojít k poškozením potahu bočních krytů (2).

 Demontáž:
 Vedení (13) nasunout na upevňovací třmen (12).
Kvůli zamezení poškození upínacích šňůr (11).

 Montáž:
Napolohovat potah skládací střechy (8) nad zadním rohem bočního obložení (1) podle znázornění (šipka A).
V opačném případě dojde při zavírání skládací střechy k poškozením potahu skládací střechy (8).

 Montáž:
Dbát na to, aby nedošlo k přivření upínacích šňůr (11).
V opačném případě dojde při zavírání skládací střechy k poškozením upínacích šňůr (11).

 Vedení

*197589023100

10

Provléknout bezpečnostní pás (9) otvorem v bočním obložení (1) (šipka B)

11

Montáž se provádí v obráceném pořadí

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

TYP 197

BA91.40-P-1003-01L

Šroub koncového spojovacího dílu bezpečnostního pásu u podélného nastavení sedadla

Nm

35
