Znázorněno na pravé straně |
1 | Obložení |
2 | Kryt |
3 | Svěrací šroub |
4 | Ozdobný kryt |
6 | Obložení |
7 | Dveřní těsnění |
P68.30-3614-06

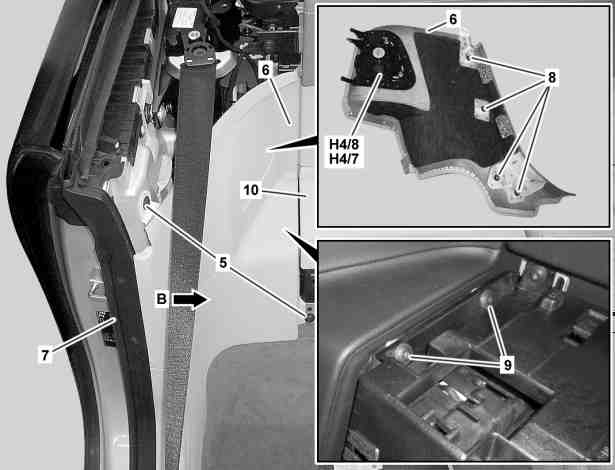

Znázorněno na pravé straně |
5 | Šrouby |
6 | Obložení |
7 | Dveřní těsnění |
8 | Spony |
9 | Šrouby |
10 | Kryt |
H4/7 | Reproduktory vzadu vlevo |
H4/8 | Reproduktory vzadu vpravo |
P68.30-3629-06
| Demontáž, montáž | ||
1 | Otevřít střechu Vario | ||
2 | Sedadlo řidiče nebo spolujezdce nastavit do přední koncové polohy | ||
3 | Obložení (1) odsponkovat opatrně ve směru šipky (šipka A) a položit ho stranou | Montáž: Před montáží obložení (1) odsponkovat kryt (2) a povolit svěrací šroub (3). Poté namontovat obložení (1), zašroubovat svěrací šroub (3) a znovu namontovat kryt (2). | |
4 | Demontovat prahovou lištu | Demontáž, montáž prahové lišty | |
5 | Ozdobný kryt (4) odsponkovat směrem dopředu a sejmout ho | Montážní klín | |
6 | Kryt (10) vycvaknout nahoru a sejmout ho | Při demontáži pravého obložení (6). | |
7 | Otevřít zavazadlový box zadního prostoru vozidla | Při demontáži levého obložení (6). | |
8 | Vyšroubovat šrouby (9) | Při demontáži pravého obložení (6). | |
9 | Vyšroubovat šrouby (5) | ||
10 | Vymontovat dveřní těsnění (7) z oblasti obložení (6) | Montáž: Dbát na správné usazení obložení (6) ve dveřním těsnění (7). | |
11 | Obložení (6) odsponkovat ve směru šipky (šipka B) a demontovat směrem dopředu | Obložení (6) demontovat dopředu jen do té míry, aby byl přístupný elektrický konektorový spoj pravého zadního reproduktoru (H4/8), levého zadního reproduktoru (H4/7). | |
Montáž: Vyměnit poškozené spony (8). | |||
Montážní klín | |||
12 | Odpojit elektrický konektorový spoj (H4/8) od pravého zadního reproduktoru, resp. od levého zadního reproduktoru (H4/7) | ||
13 | Vyjmout obložení (6) | ||
14 | Montáž se provádí v obráceném pořadí |
110 589 03 59 00
Montážní klín
