Provedení přídavných prací při demontáži vnitřního obložení boční stěny

AR68.30-P-4780-03FR

Provedení přídavných prací při demontáži vnitřního obložení boční stěny

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Typ

290

s kódem 287 (Sklopná opěradla zadních sedadel)

1

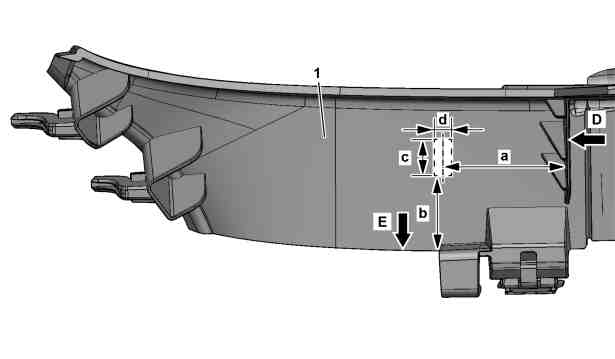

Na bočním obložení (1) podle znázornění vytvořit podélný otvor pro trn (5) držáku (2).

 Referenčním bodem pro rozměr (a) je výztuha (šipka D) bočního obložení (1). Referenčním bodem pro rozměr (b) je vnější hrana (šipka E) bočního obložení (1).
Rozměr (a): 50,3  mm.
Rozměr (b): 33,3  mm.
Rozměr (c): 9,4  mm.
Rozměr (d): 4,3  mm.

Znázorněno u levého bočního obložení

1

Boční obložení

2

Nasadit svorku (3) na držák (2).

Znázorněno u levého bočního obložení

1

Boční obložení

2

Držák

3

Svorka

3

Upevnit držák (2) přes trn (5) pojistnou podložkou (4).

 Zkontrolovat bezpečné usazení držáku (2).

Znázorněno u levého bočního obložení

1

Boční obložení

2

Držák

4

Pojistná podložka

5

Trn
