ar6830p4700rbs

Demontáž, montáž obložení B-sloupku

Typ ar · téma 68.30 · verze 0100 · 2009-02-24

Platí pro: TYP 230.4 s KÓDEM (P99) akční model "AMG Black Series"'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 230 (modely 4**)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 230 (modely 4**)

AR68.30-P-4700RBS

Demontáž, montáž obložení B-sloupku

30.10.08

TYP 230.4 s KÓDEM (P99) akční model "AMG Black Series"

Demontáž, montáž obložení B-sloupku

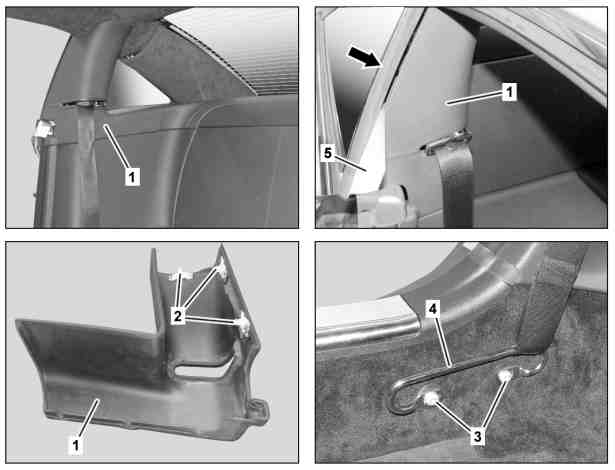

P68.30-3399-06

Znázorněno na vozidle bez kódu (494) v provedení USA

1 Obložení

2 Spony

3 Šrouby
(bez kódu (494) v provedení USA)

4 Upevnění pásu
(bez kódu (494) v provedení USA)

5 Montážní klín

Demontáž, montáž

1

Sedadlo řidiče nebo spolujezdce nastavit do přední koncové polohy

2

Vyšroubovat šrouby (3) upevnění pásu (4) a upevnění pásu (4) vytáhnout z bezpečnostního pásu

U vozidel bez kódu (494) v provedení USA

*BA91.40-P-1001-01A

*110589035900

3

Obložení (1) v prostoru dveří vyháknout dopředu montážním klínem (5)

*110589035900

4

Obložení (1) vytáhnout dovnitř a nahoru

Montáž: Poškozené svorky (2) vyměnit za nové. Dbát na správné usazení těsnění (šipka) na obložení (1).

5

Vytáhnout bezpečnostní pás z obložení (1)

Ne u vozidel s kódem (494) v provedení USA

6

Montáž se provádí v obráceném pořadí

Bezpečnostní pásy/předpínač bezpečnostního pásu

Číslo

Název

Typ
230

BA91.40-P-1001-01A

Šroub koncového spojovacího dílu bezpečnostního pásu

Nm

35

Demontáž, montáž obložení B-sloupku

Montážní klín

110 589 03 59 00
