Demontáž, montáž obložení u B-sloupku

AR68.30-P-4700GY

Demontáž, montáž obložení u B-sloupku

27.03.2019

Typ

463.236/237/346

do modelového roku 2013

Typ

463.243/245/246/248/249/323/333 od 1.6.04, 463.270/271/341

do modelového roku 2013

1

Obložení B-sloupku

4

Kryt

5

Matice

6

Upevňovací svorka

1

Obložení B-sloupku

6

Upevňovací svorka

2

Kryt

3

Šroub

 

Demontáž, montáž

1

Demontovat kryt (2) a vyšroubovat šroub (3) z koncového spojovacího dílu bezpečnostního pásu

 Šroub u koncového spojovacího dílu bezpečnostního pásu

*BA91.40-P-1001-01C

 Sada Bit Torx

*000589011000

2

Demontovat kryt (4) a odšroubovat matici (5) z otočného závěsu bezpečnostního pásu

 Šroub/matice závěsu pásu vpředu

*BA91.40-P-1002-01C

3

Stáhnout těsnicí pryž dveří z obložení B-sloupku (1)

4

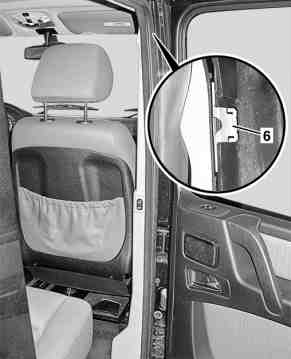

Odtlačit upevňovací svorky (6) obložení B-sloupku (1) z přehybu dveří

 Montáž: Demontovat upevňovací svorky (6) z obložení B-sloupku (1) a nasadit na přehyb dveří, následně nasadit obložení B-sloupku (1).

5

Demontovat obložení B-sloupku (1)

 Zatlačit stropní obložení nad obložením B-sloupku (1) nahoru a směrem odshora stáhnout obložení B-sloupku (1) z B-sloupku.

6

Vytáhnout bezpečnostní pás z obložení B-sloupku (1)

7

Odpojit elektrický konektorový spoj u spínače vyhřívání zadního lavicového sedadla

 Pouze u kódu (H11) vyhřívání zadního lavicového sedadla.

8

Montáž se provádí v obráceném pořadí

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 463
do modelového roku 2019

BA91.40-P-1001-01C

Šroub u koncového spojovacího dílu bezpečnostního pásu

Nm

35

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 463
do modelového roku 2019

BA91.40-P-1002-01C

Šroub/matice závěsu pásu vpředu

Nm

35
