Demontáž, montáž obložení u B-sloupku
Typ ar · téma 68.30 · verze 0101 · 2019-04-11
Platí pro: Typ 463 (kromě 463.202) od modelového roku 2013 do modelového roku 2019'
Zařazení
Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 463 (modely 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)
EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 463 (modely 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)
AR68.30-P-4700GW
| Demontáž, montáž obložení u B-sloupku
| 27.03.2019
|
Typ
| 463 (kromě 463.202)
|
|
| od modelového roku 2013 do modelového roku 2019
|
1
| Obložení B-sloupku
|
| 3
| Šroub
|
| 6
| Upevňovací svorka
|
2
| Kryt
|
|
|
|
|
|
|
1
| Obložení B-sloupku
|
4
| Kryt
|
5
| Matice
|

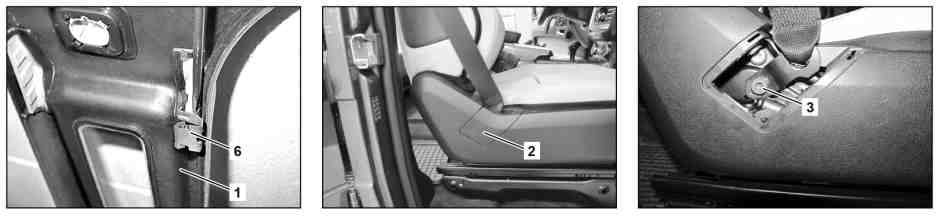

| Demontáž, montáž
|
|
|
1
| Demontovat kryt (2) a vyšroubovat šroub (3) z koncového spojovacího dílu bezpečnostního pásu
| Šroub u koncového spojovacího dílu bezpečnostního pásu
| *BA91.40-P-1001-01C
|
2
| Demontovat kryt (4) a odšroubovat matici (5) z otočného závěsu bezpečnostního pásu
| Šroub/matice závěsu pásu vpředu
| *BA91.40-P-1002-01C
|
3
| Odtlačit upevňovací svorky (6) obložení B-sloupku (1) z přehybu dveří
| Montáž: Demontovat upevňovací svorky (6) z obložení B-sloupku (1) a nasadit na přehyb dveří, následně nasadit obložení B-sloupku (1).
|
|
4
| Demontovat obložení B-sloupku (1)
| Zatlačit stropní obložení nad obložením B-sloupku (1) nahoru a směrem odshora stáhnout obložení B-sloupku (1) z B-sloupku.
|
|
5
| Vytáhnout bezpečnostní pás z obložení B-sloupku (1)
|
|
|
6
| Odpojit elektrický konektorový spoj u spínače vyhřívání zadního lavicového sedadla
| Pouze u vozidel s kódem (H11) vyhřívání zadního lavicového sedadla
|
|
7
| Montáž se provádí v obráceném pořadí
|
|
|
Bezpečnostní pásy / předepínače bezpečnostních pásů
|
Číslo
| Název
|
| Typ 463
do modelového roku 2019
|
BA91.40-P-1001-01C
| Šroub u koncového spojovacího dílu bezpečnostního pásu
| Nm
| 35
|
Bezpečnostní pásy / předepínače bezpečnostních pásů
|
Číslo
| Název
|
| Typ 463
do modelového roku 2019
|
BA91.40-P-1002-01C
| Šroub/matice závěsu pásu vpředu
| Nm
| 35
|
