Demontovat, namontovat obložení prohlubně pro náhradní kolo

Typ ar · téma 68.30 · verze 0100 · 2019-04-29

Platí pro: Typ 167.9 kromě kódu M036 (Provedení Maybach)'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 167 (modely 9**)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.34 Obložení zavazadlového prostoru — Řada 167 (modely 9**)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.35 Obložení ložného prostoru — Řada 167 (modely 9**)

AR68.30-P-4620MEX

Demontovat, namontovat obložení prohlubně pro náhradní kolo

12.04.2019

Typ

167.9

kromě kódu M036 (Provedení Maybach)

Demontovat, namontovat obložení prohlubně pro náhradní kolo

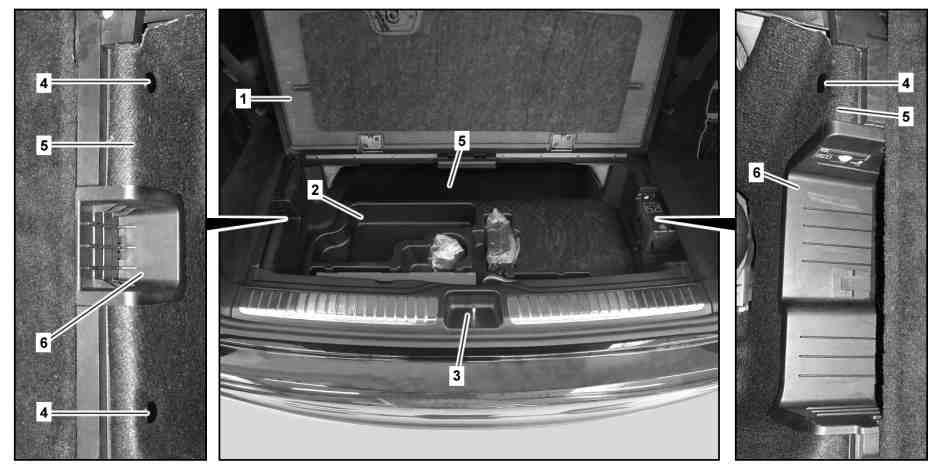

P68.30-A016-09

Znázorněno s kódem U68 (aktivní generátor zvuku motoru), kromě kódu 669 (rezervní kolo na ocelovém ráfku)

1

Podlaha ložného prostoru

4

Rozpěrný nýt

2

Odkládací panel

5

Obložení prohlubně pro náhradní kolo

3

Kryt středního dílu zádě

6

Kryt

Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

Pokyny k HANDS-FREE ACCESS

AH80.61-P-0001-01A

Demontáž, montáž

1

Otevřít zadní víko.

2

Demontovat rezervní kolo s odkládacím panelem v nákladovém prostoru.

Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
s kódem 811 (Advanced Sound-System)
kromě kódu M036 (Provedení Maybach)
Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
s kódem U68 (Aktivní generátor zvuku motoru)
kromě kódu M036 (Provedení Maybach)

3

Podlahu ložného prostoru (1) vyklopit nahoru a zafixovat.

4.1

Demontovat rezervní kolo s odkládacím panelem.

Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
kromě kódu 811 (Advanced Sound-System)
kromě kódu M036 (Provedení Maybach)
kromě kódu U68 (Aktivní generátor zvuku motoru)
Typ 167.9
s kódem 690 (Nouzové kolo)
kromě kódu M036 (Provedení Maybach)

4.2

Vyjmout odkládací panel (2).

Typ 167.9
kromě kódu 669 (Rezervní kolo s ocelovým ráfkem)
kromě kódu 690 (Nouzové kolo)
kromě kódu M036 (Provedení Maybach)

5

Demontovat kryt středního dílu zádě (3).

AR68.30-P-4786ME

6

Demontovat rozpěrné nýty (4).

Demontážní nástroj

*000589956300

7

Obložení prohlubně pro náhradní kolo (5) vysunout na boční kryty (6).

8

Obložení prohlubně pro náhradní kolo (5) vyjmout z vozidla dozadu.

Typ 167.9
s kódem 582 (Klimatizace v zadním prostoru)
kromě kódu M036 (Provedení Maybach)
Montáž: Dbát na to, aby obložení prohlubně pro náhradní kolo (5) bylo zasunuto přes vzduchový kanál na zadní podlaze.

9

Montáž se provádí v obráceném pořadí.

Demontovat, namontovat obložení prohlubně pro náhradní kolo

000 589 95 63 00

Demontážní nástroj
