Demontáž, montáž zadního plata

AR68.30-P-4581MFW

Demontáž, montáž zadního plata

21.02.2019

Typ

118.3, 177.1/9

kromě kódu 287 (Sklopná opěradla zadních sedadel)

1

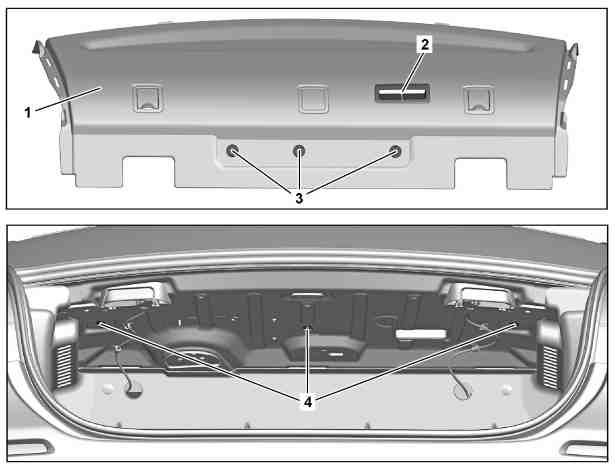

Zadní plato

2

Kryt výstupu bezpečnostního pásu

3

Upevňovací spony

4

Zajištění

5

Střední bezpečnostní pás

6

Šroub

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 

Demontáž, montáž

1

Demontovat obložení C-sloupku.

AR68.30-P-4490MFV

2

Demontovat opěradla zadních sedadel.

AR91.12-P-1713MFV

3

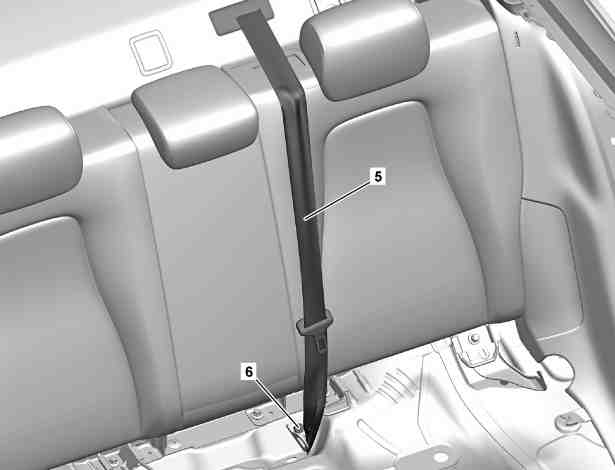

Vyšroubovat šroub (6) z koncového spojovacího dílu středního bezpečnostního pásu (5).

 Šroub/matice koncového spojovacího dílu bezpečnostního pásu/zámku bezpečnostního pásu vzadu na karoserii

*BA91.40-P-1006-01X

4

Demontovat kryt výstupu bezpečnostního pásu (2) ze zadního plata (1).

 Demontážní nástroj

*000589956300

5

Provléknout koncový spojovací díl bezpečnostního pásu otvorem krytu výstupu bezpečnostního pásu (2).

6

Demontovat upevňovací spony (3).

 Demontážní nástroj

*000589956300

7

Mírně zatlačit zadní plato (1) v zadní oblasti dolů a vytáhnout ze zajištění (4) směrem dopředu.

8

Vysunout zadní plato (1) z levého a pravého zadního bočního obložení.

9

Odblokovat a odpojit elektrický konektorový spoj reproduktorů.

Typ 118.3, 177.1/9
s kódem 810 (Soundsystém)
s kódem 853 (Soundsystém „Midline“)
kromě kódu 287 (Sklopná opěradla zadních sedadel)

10

Vyjmout zadní plato (1).

11

Montáž se provádí v obráceném pořadí.

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 118

Typ 177

BA91.40-P-1006-01X

Šroub/matice koncového spojovacího dílu bezpečnostního pásu/zámku bezpečnostního pásu vzadu na karoserii

Nm

35

35
