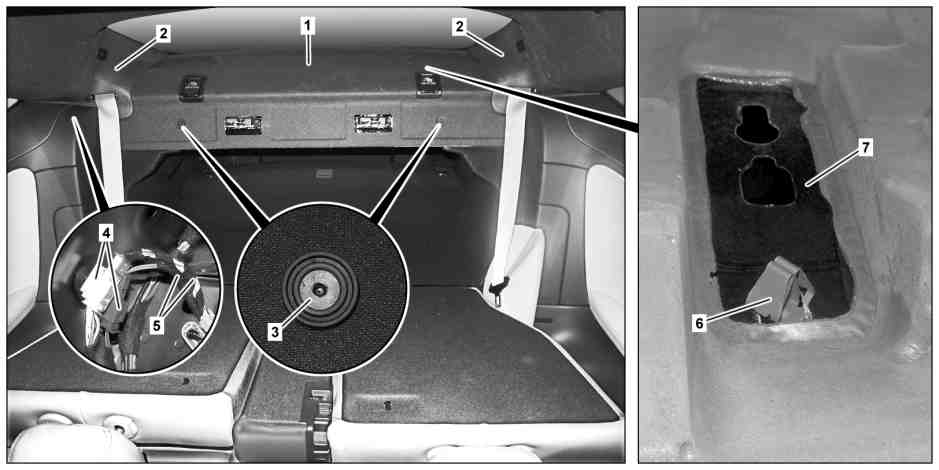

P68.30-3864-09
1 | Zadní plato | 5 | Elektrická vedení | |
2 | Obložení C-sloupku | 6 | Plechová spona | |
3 | Distanční držák | 7 | Karoserie | |
4 | Elektrické konektorové spoje |
8 | Šroub |
9 | Držák tažného oka |
10 | Zajištění |
P68.30-3865-12
Nebezpečí! | Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna | Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny. | |
| Pokyny k senzorice otevírání/zavírání zadního víka | ||
| Demontáž, montáž | ||
1 | Demontovat levé a pravé obložení C-sloupku (2) | ||
Koncové spojovací díly bezpečnostního pásu není nutné demontovat. | |||
2 | Demontovat distanční držák (3) | Nástroj na demontáž spon | |
3 | Odpojit elektrické konektorové spoje (4) | ||
4 | Demontovat elektrická vedení (5) z karoserie | ||
5 | Vyšroubovat šroub (8) držáku tažného oka (9) a sejmout držák závěsu (9) | Montáž: Zavěsit držák tažného oka (9) plechovou sponou (6) do karoserie (7) a zacvaknout. | |
6 | Odblokovat zajištění (10) zadního plata (1) a posunout zadní plato (1) posunout mírně dopředu | Montáž: Dbát na správné usazení zajištění (10). | |
7 | Vyjmout zadní plato (1) | Nutná asistence druhé osoby. | |
8 | Vyjmout plechovou sponu (6) z karoserie (7) | Montáž: Přišroubovat plechovou sponu (6) pomocí šroubu (8) u držáku tažného oka (9). | |
9 | Montáž se provádí v obráceném pořadí |
452 589 01 63 00
Nástroj na demontáž spon
Odkazované dokumenty
- ah8061p000101a Pokyny k HANDS-FREE ACCESS
- ar6830p4490clw Demontáž, montáž obložení na C-sloupku
- as0000z001101a Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna
