Demontáž, montáž obložení D-sloupku

Typ ar · téma 68.30 · verze 0100 · 2018-10-10

Platí pro: Typ 290

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 290

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 290

AR68.30-P-4497FRX

Demontáž, montáž obložení D-sloupku

24.09.2018

Typ

290

Demontáž, montáž obložení D-sloupku

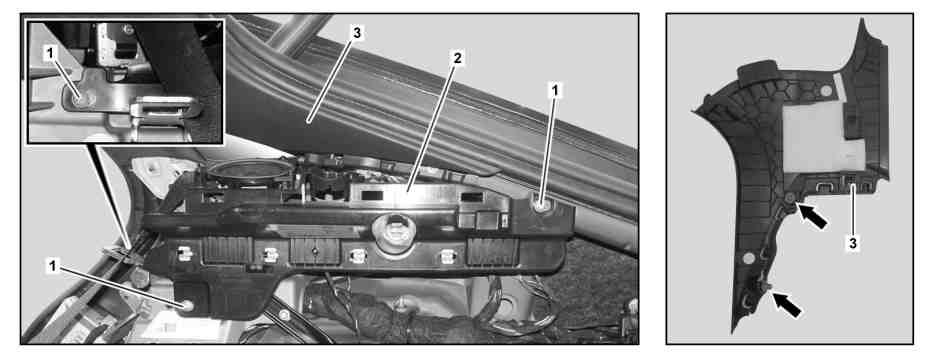

P68.30-4097-08

Znázorněno na pravé straně vozidla

1

Šroub

3

Obložení D-sloupku

2

Držák

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

Demontáž, montáž

1

Demontovat boční obložení ložného prostoru nahoře.

AR68.30-P-1186FRX

2

Vyšroubovat šrouby (1) a odložit držák (2) s připojenými vedeními stranou.

3

Vycvaknout obložení D-sloupku (3) (šipky) a odejmout.

Montáž: Obložení D-sloupku (3) musí být zavedeno pod stropní obložení.

Dlouhý klín

*115589035900

4

Montáž se provádí v obráceném pořadí

Demontáž, montáž obložení D-sloupku

115 589 03 59 00

Dlouhý klín
