Demontáž, montáž obložení na C-sloupku

AR68.30-P-4490MFX

Demontáž, montáž obložení na C-sloupku

16.01.2020

Typ

247.6

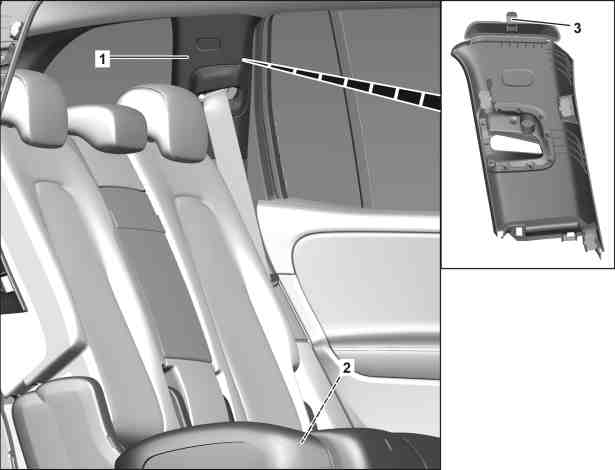

1

Obložení C-sloupku

2

Koncový spojovací díl bezpečnostního pásu

3

Vedení

 Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

 

Demontáž, montáž

1

Uvolnit boční obložení v zadní části vlevo, resp. vpravo až do zpřístupnění matice koncového spojovacího dílu bezpečnostního pásu (2).

AR68.30-P-4780MFX

2

Demontovat matici z koncového spojovacího dílu bezpečnostního pásu (2).

 Šroub/matice koncového spojovacího dílu bezpečnostního pásu/zámku bezpečnostního pásu vzadu na karoserii

*BA91.40-P-1006-01X

3

Vycvaknout koncový spojovací díl bezpečnostního pásu (2).

 Demontážní nástroj

*000589956300

4

Vycvaknout obložení C­sloupku (1) a vytáhnout ze stropního obložení směrem dolů.


Opatrně vytahovat obložení C-sloupku (1).
V opačném případě dojde k poškozením stropního obložení.

 Montáž: Dbát na správnou polohu vedení (3).

 Demontážní nástroj

*000589956300

5

Vytáhnout bezpečnostní pás skrz kryt výstupu bezpečnostního pásu z obložení C­sloupku (1).

6

Montáž se provádí v obráceném pořadí.

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 247

BA91.40-P-1006-01X

Šroub/matice koncového spojovacího dílu bezpečnostního pásu/zámku bezpečnostního pásu vzadu na karoserii

Nm

35
