Demontáž, montáž obložení střechy

AR68.30-P-4300ME

Demontáž, montáž obložení střechy

07.04.2020

Typ

167.1/9

Odkazy na změny

09.03.2020

Připojení sklopení zadních sedadel 3. řady sedadel.

Pracovní krok 16

1

Vnitřní kryt

2

Vnější kryt

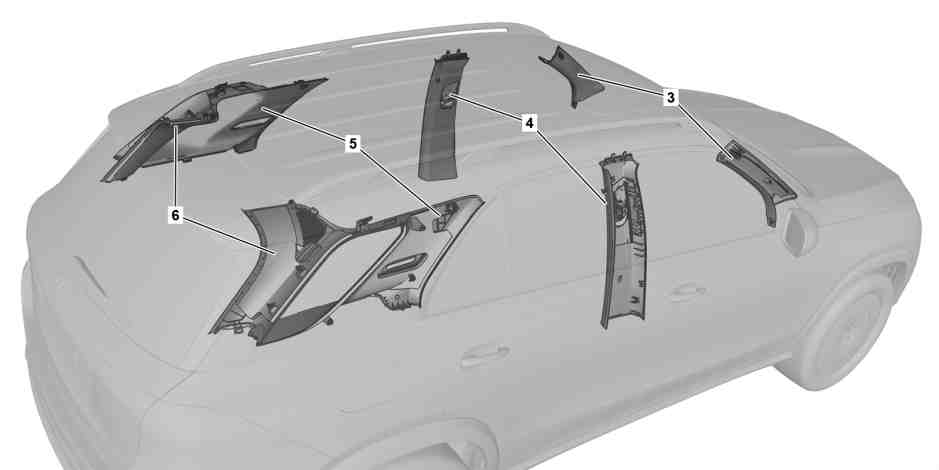

Znázorněn typ 167.1

3

Obložení A-sloupků

5

Obložení C-sloupků

4

Obložení B-sloupků

6

Obložení D-sloupků

Znázorněn typ 167.1 s kódem 413 (panoramatické posuvné střešní okno/panoramatická skleněná střecha), s kódem 811 (soundsystém High-End) a s kódem U40 (bezpečnostní síť pro zakrytí zavazadlového prostoru)

7

Stropní obložení

9

Elektrický konektorový spoj

8

Držák

10

Rám

 Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Pokyny k HANDS-FREE ACCESS

AH80.61-P-0001-01A

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

 

Demontáž, montáž

1

Demontovat náhradní kolo s odkládacím panelem v ložném prostoru.

Typ 167.117/154
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
Typ 167.9
s kódem 308 (Chladicí box v zadní části vozidla)
s kódem M036 (Provedení Maybach)
Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
s kódem 811 (Soundsystém High-End)
Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
s kódem U68 (Aktivní generátor zvuku motoru)

2

Demontovat kryt ložného prostoru.

Typ 167.1
s kódem 541 (Dvojitá roleta (včetně separační sítě))
Typ 167.1
s kódem 723 (Kryt odkládacího prostoru pro zavazadla)
Typ 167.9

3

Demontovat dělicí síť ve vnitřním prostoru vozidla.

Typ 167.1/9
s kódem U40 (Bezpečnostní síť pro kryt zavazadlového prostoru)
Typ 167.1
s kódem 541 (Dvojitá roleta (včetně separační sítě))

4.1

Zcela otevřít posuvné stropní obložení u posuvného střešního okna.

Typ 167.1/9
s kódem 414 (Elektricky ovládané posuvné střešní okno ve skleněném provedení)

4.2

Zcela otevřít sluneční roletu u panoramatického posuvného střešního okna.

Typ 167.1/9
s kódem 413 (Panoramatické posuvné střešní okno / prosklená střecha)

5

Demontovat řídicí jednotku střešní ovládací jednotky.

AR82.20-P-1000ME

6

Vycvaknout vnitřní kryt (1) vnitřního zpětného zrcátka vhodným nástrojem (šipky A) a sejmout směrem dozadu.

7

Vysunout vnější kryt (2) vnitřního zpětného zrcátka z vedení směrem dopředu (šipka B).

8

Demontovat sluneční clony.

AR68.60-P-5480ME

9

Demontovat držadla u střechy.

AR68.30-P-4330ME

10

Uvolnit ochranný profil hrany u výřezů pro dveře v oblasti stropního obložení (7).

11

Demontovat obložení A-sloupků (3).

AR68.30-P-4050ME

12

Demontovat horní obložení B-sloupků (4).

AR68.30-P-4700ME

 Neprovádět demontáž prahových lišt, obložení z rámu sedadla a koncových spojovacích dílů bezpečnostních pásů. Obložení B-sloupků (4) zůstávají ve vnitřním prostoru vozidla.

13

Demontovat obložení C-sloupků (5).

Typ 167.1

AR68.30-P-4490ME

Typ 167.9

AR68.30-P-4490MEX

 Typ 167.1
Typ 167.9
kromě kódu M036 (Provedení Maybach)
Neprovádět demontáž koncových spojovacích dílů bezpečnostních pásů. Obložení C-sloupků (5) zůstávají ve vnitřním prostoru vozidla.

14

Demontovat obložení D-sloupků (6).

Typ 167.1

AR68.30-P-4497ME

Typ 167.9
kromě kódu M036 (Provedení Maybach)

AR68.30-P-4497MEX

Typ 167.9
s kódem M036 (Provedení Maybach)

AR68.30-P-4497MEM

 Typ 167.1
s kódem 847 (3. řada sedadel)
Typ 167.9
kromě kódu M036 (Provedení Maybach)
Neprovádět demontáž koncových spojovacích dílů bezpečnostních pásů. Obložení D-sloupků (6) zůstávají ve vnitřním prostoru vozidla.

15

Uvolnit ochranný profil hrany otvoru pro dveře zavazadlového prostoru v oblasti stropního obložení (7).

16

Sklopit zadní sedadla 3. řady sedadel.

Typ 167.1
s kódem 847 (3. řada sedadel)
Typ 167.9
s kódem 845 (3. Elektricky sklopná sedadlová řada)

17.1

Sklopit opěradla zadních sedadel dopředu.

Typ 167.1
Typ 167.9
kromě kódu M036 (Provedení Maybach)

17.2

Posunout opěrky hlav zadních sedadel zcela dolů a sklopit opěradla zadních sedadel zcela dozadu.

Typ 167.9
s kódem M036 (Provedení Maybach)

18

Posunout přední sedadla zcela dolů a dopředu, sklopit opěradla předních sedadel dozadu.

19

Odblokovat a odpojit elektrický konektorový spoj (9) u levého D-sloupku.

20

Uvolnit krycí lišty větracích výdechů společně se stropním obložením (7) z větracích výdechů.

Typ 167.9
s kódem 582 (Klimatizace v zadním prostoru)

21

Odblokovat zajištění rámu (10) a uvolnit z karoserie.

22

Zatáhnout stropní obložení (7) mírně dozadu a vyvěsit z držáků (8).

 Nutná asistence dvou osob.

23

Uvolnit stropní obložení (7) ze střechy.

 Typ 167.1/9
s kódem 413 (Panoramatické posuvné střešní okno / prosklená střecha)
Typ 167.1/9
s kódem 414 (Elektricky ovládané posuvné střešní okno ve skleněném provedení)
Stropní obložení (7) je zavěšeno u rámu posuvného střešního okna nebo u rámu panoramatického posuvného střešního okna.

 Nutná asistence dvou osob.

24

Spustit stropní obložení (7) a vyjmout z vozidla směrem dozadu.


Opatrně manipulovat se stropním obložením (7), nelámat a odložit na čistou podložku.
V opačném případě může dojít k poškozením a ke znečistěním.

 Nutná asistence dvou osob.

25

Zkontrolovat všechny izolace u stropního obložení (7) ohledně správného usazení a stavu.

Typ 167.1/9
s kódem 460 (Provedení Kanada)
Typ 167.1/9
s kódem 494 (Provedení USA)
Při opětném použití stropního obložení (7).

Při nesprávném usazení nebo poškození izolací



Vyměnit nebo upevnit příslušné izolace.

26

Montáž se provádí v obráceném pořadí.
