Demontáž, montáž obložení střechy

AR68.30-P-4300GZ

Demontáž, montáž obložení střechy

13.2.06

 

Demontáž, montáž

1

Demontovat přední střešní ovládací jednotku

AR82.20-P-1100GZ

2

Demontovat sluneční clony

AR68.60-P-5480GZ

3

Demontovat obložení u A-sloupku

AR68.30-P-4050GZA

4

Demontovat přední držadla u střechy

AR68.30-P-4330GZ

5

Posunout přední sedadla zcela dopředu, uvést opěradla do svislé polohy a vytáhnout opěrky hlavy (vpředu a vzadu) nahoru

 Kvůli podepření obložení střechy (14).

6

Demontovat obložení u B-sloupku

 Demontovat pouze horní díl.

AR68.30-P-4700GZ

 Montáž: Uchycení je nutné nasadit do čepu a tlačítko do pojistné západky. Výškové nastavení bezpečnostního pásu musí být možné posunout a aretovat.

7

Demontovat zadní držadlo u střechy

AR68.30-P-4330GZA

8.1

Demontovat varovný indikátor systému Parktronic (PTS) v zadní části vozidla

 Pouze u systému Parktronic (PTS), kód 220.

AR54.65-P-0007GZ

9

Demontovat stropní světlo v zadní části vozidla

AR82.20-P-0113GZ

10.1

Demontovat výdechy topení/větrání z výstupních otvorů vzduchu (16)

 Pouze u vozidel s klimatizací v zadní části vozidla, kód 582.

 Dlouhý klín

*115589035900

11

Demontovat boční obložení v zavazadlovém prostoru

Typ 164.1

AR68.30-P-4800GZ

Typ 164.8

AR68.30-P-4800RT

12

Demontovat obložení u C-sloupku

AR68.30-P-4490GZ

13

Demontovat obložení u D-sloupku

AR68.30-P-4495GZ

14

Odpojit elektrický konektorový spoj (1, 2, 3, 4, 5)

 Počet a umístění konektorových spojů (1, 2, 3, 4, 5) se může lišit podle typu a výbavy vozidla.

15

Odpojit ukostření zavazadlového prostoru v podběhu kola vpravo (W7)

16

Zatáhnout elektrické vedení (6), kabelový svazek (7) a plochá vedení (8) zpět přes přidržovací třmen (9)

 Montáž: Elektrické vedení (6), kabelový svazek (7) a plochá vedení (8) je nutné zasunout zpět přes přidržovací třmen (9) kvůli zajištění funkce airbagu!

17

Vyšroubovat šrouby (12)

18

Vycvaknout spony (13)

19

Vycvaknout kryt (10, 11)

 Vycvaknout zezadu.

20.1

Vycvaknout spony (šipky A)

 Pouze u elektrického posuvného zvedacího střešního okna ve skleněném provedení, kód 414.

21

Uvolnit upevnění suchými zipy mezi obložením střechy (14) a opláštěním střechy

22.1

Vysponkovat plastovou sponu (17) a demontovat směrem doprava ze vzduchového potrubí

 Pouze u vozidel s klimatizací v zadní části vozidla, kód 582.

23

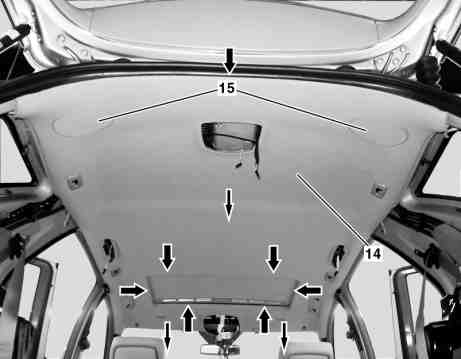

Demontovat obložení střechy (14) směrem dopředu (šipka B), následně směrem dolů (šipky C)

 S asistencí druhé osoby podepřít obložení střechy (14) v zadní části. Nebezpečí zlomení!

 Pouze směrem dopředu (šipka B) u elektrického posuvného zvedacího střešního okna ve skleněném provedení, kód 414.

24

Vyjmout obložení střechy (14) z vozidla směrem dozadu a odložit na čistou podložku

 S asistencí druhé osoby.

25.1

Demontovat kryty reproduktorů (15) z obložení střechy (14), vyříznout otvory pro kryty reproduktorů (15)

 Pouze u vozidel se Sound systémem, kód 810, a pouze v případě výměny obložení střechy (14).

 Obložení střechy (14) je k dispozici pouze bez otvorů pro kryty reproduktorů (15). Otvory je nutné u vozidel se Sound systémem, kód 810, dodatečně vyříznout.

 Použít staré obložení střechy (14) jako šablonu.

 Zamezit roztřepení textilního potahu obložení střechy (14) (např. zalepit).

26

Montáž se provádí v obráceném pořadí
