P68.30-3374-09

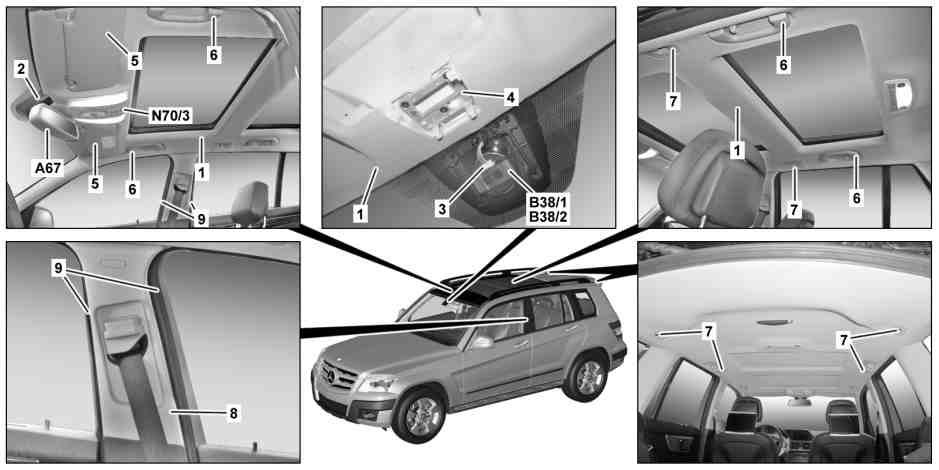

Zobrazeno u kódu (413) panoramatické posuvné střešní okno
1 Obložení střechy
2 Kryt
3 Elektrický konektorový spoj
4 Držák vnitřního zrcátka
5 Sluneční clona
A67 Vnitřní zrcátko
B38/1 Světelný senzor
(bez kódu (345) dešťový senzor)
B38/2 Dešťový/světelný senzor
(u kódu (345) dešťový senzor)
N70/3 Elektronika střešní ovládací jednotky
6 Držadlo
7 Kryt držáku sítě na zavazadla
8 Obložení
9 Ochranný profil hrany
P68.30-3353-05
U kódu (413) panoramatické posuvné střešní okno,
znázorněno s kódem (220) systém Parktronic (PTS) a s kódem (810) Sound systém a kódem (882) zabezpečení vnitřního prostoru (pouze u varovného zařízení proti vloupání a odcizení vozidla)
1 Obložení střechy
10 Upínací pásky
11 Hák
P68.30-3376-05
Bez kódu (413) panoramatické posuvné střešní okno,
znázorněno s kódem (220) systém Parktronic (PTS)
1 Obložení střechy
10 Upínací pásky
11 Hák
P68.30-3375-06
12 Kabelová šachta vzadu vpravo
13 Spony
14 Elektrický konektorový spoj
15 Kabelový svazek
Odkazy na změny
| Demontáž, montáž | ||
1 | Otevřít panoramatické posuvné střešní okno | U vozidel s kódem (413) panoramatické posuvné střešní okno | |
2 | Demontovat kryt (2) | ||
3 | Demontovat vnitřní zrcátko (A67) | ||
4 | Demontovat elektroniku střešní ovládací jednotky (N70/3) | ||
5 | Odpojit elektrický konektorový spoj (3) ) u světelného senzoru (B38/1) nebo u dešťového/světelného senzoru (B38/2). | Podle výbavy vozidla. | |
6 | Demontovat držák vnitřního zrcátka (4) | ||
7 | Demontovat sluneční clony (5) s opěrným uložením | ||
8 | Demontovat držadla (6) u střechy | ||
9 | Demontovat všechny kryty držáků sítí na zavazadla (7) u střechy | Montáž: Všechny kryty držáků sítí na zavazadla (7) musí být vyměněny. | |
10 | Demontovat obložení (8) u levého a pravého B-sloupku | ||
11 | Demontovat levé a pravé obložení C sloupku | ||
12 | Demontovat levé a pravé obložení D-sloupku | ||
13 | Stáhnout všechny ochranné profily hran (9) v oblasti obložení střechy (1) | Těsnicí rám dveří zadní stěny se nesmí stahovat, v opačném případě je nutné vyměnit těsnicí rám dveří zadní stěny. | |
14 | Otevřít kabelovou šachtu vzadu vpravo (12) u spon (13) | ||
15 | Uvolnit kabelový svazek (15) až k elektrickým konektorovým spojům (14) a odpojit elektrické konektorové spoje (14) | ||
16 | Vyvěsit obložení střechy (1) u předního rámu panoramatického střešního okna | U vozidel s kódem (413) panoramatické posuvné střešní okno | |
17 | Uvolnit obložení střechy (1) ze suchých zipů (10) u opláštění střechy | Prostrčit ruku mezi obložení střechy (1) a opláštění střechy a postupně manuálně uvolnit suché zipy (10). Netahat za obložení střechy (1). V opačném případě se může obložení (1) poškodit. | |
18 | Posunout obložení střechy (1) dozadu až do vysunutí háků (11) z uchycení u opláštění střechy. Následně vyjmout obložení střechy (1) skrze výřez zadního víka z vozidla. | Je zapotřebí asistenta. Montáž: Umístit obložení střechy (1) při posouvání dopředu pod obložení A-sloupku. Nasadit těsnicí rám zadního víka u obložení střechy (1). | |
19 | Montáž se provádí v obráceném pořadí |
Odkazované dokumenty
- ar6830p4490cy Demontáž, montáž obložení u C-sloupku
- ar6830p4495cy Demontáž, montáž obložení u D-sloupku
- ar8220p1000cw Demontáž, montáž řídicí jednotky střešní ovládací jednotky
