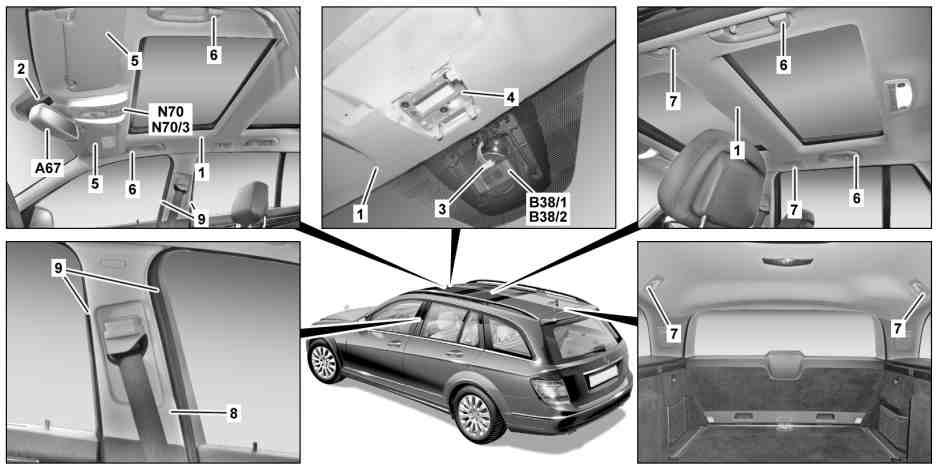

P68.30-3352-09
Znázorněno u kódu (413) panoramatické posuvné střešní okno a kódu (345) dešťový senzor a kódu (942) paket ložného prostoru
1 Obložení střechy
2 Kryt
3 Elektrický konektorový spoj
4 Držák vnitřního zrcátka
5 Sluneční clona
6 Držadlo
7 Držák sítě na zavazadla
8 Obložení
N70 Řídicí jednotka střešní ovládací jednotky (u kódu (414) elektrické posuvné zvedací střešní okno ve skleněném provedení)
N70/3 Elektronika střešní ovládací jednotky (bez kódu (414) elektrické posuvné zvedací střešní okno ve skleněném provedení)
9 Ochranný profil hrany
A67 Vnitřní zrcátko
B38/1 Světelný senzor (bez kódu (345) dešťový senzor)
B38/2 Dešťový/světelný senzor (u kódu (345) dešťový senzor)
P68.30-3353-05
Znázorněno u kódu (413) panoramatické posuvné střešní okno nebo kódu (220) systém Parktronic (PTS) a kódu (810) Sound systém a kódu (882) zabezpečení vnitřního prostoru (pouze u varovného zařízení proti vloupání a odcizení vozidla)
1 Obložení střechy
10 Suché zipy
11 Hák

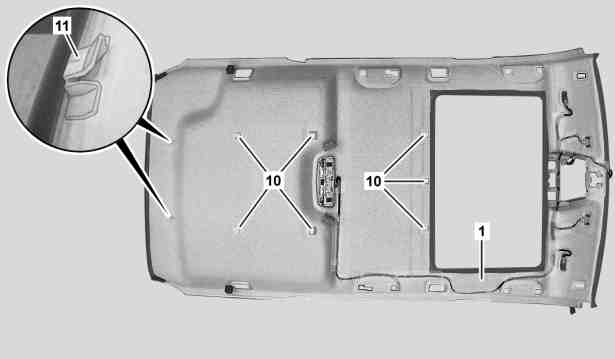

P68.30-3357-05
Znázorněno u kódu (414) elektrické posuvné zvedací střešní okno ve skleněném provedení
1 Obložení střechy
10 Suché zipy
11 Hák
| Demontáž, montáž | ||
1 | Otevřít panoramatické posuvné střešní okno | U vozidel s kódem (413) panoramatické posuvné střešní okno | |
2 | Otevřít posuvné zvedací střešní okno | U vozidel s kódem (414) elektrické posuvné zvedací střešní okno ve skleněném provedení | |
3 | Demontovat kryt (2) | ||
4 | Demontovat vnitřní zrcátko (A67) | ||
5 | Demontovat řídicí jednotku střešní ovládací jednotky (N70) nebo elektroniku střešní ovládací jednotky (N70/3) | Podle výbavy vozidla. | |
6 | Odpojit elektrický konektorový spoj (3) ) u světelného senzoru (B38/1) nebo u dešťového/světelného senzoru (B38/2) | Podle výbavy vozidla. | |
7 | Demontovat držák vnitřního zrcátka (4) | ||
8 | Demontovat sluneční clony (5) s opěrným uložením | ||
9 | Demontovat držadla (6) u střechy | ||
10 | Demontovat držáky sítí na zavazadla (7) u střechy | ||
11 | Demontovat obložení (8) u levého a pravého B-sloupku | ||
12 | Demontovat levé a pravé obložení C-sloupku | ||
13 | Demontovat levé a pravé obložení D-sloupku | ||
14 | Odpojit levý kabelový svazek obložení střechy | U vozidel s kódem (810) Sound systém | |
15 | Odpojit pravý kabelový svazek obložení střechy | U vozidel s kódem (220) systém Parktronic (PTS), resp. s kódem (882) zabezpečení vnitřního prostoru (pouze u varovného zařízení proti vloupání a odcizení vozidla) | |
16 | Stáhnout všechny ochranné profily hran (9) v oblasti obložení střechy (1) | ||
17 | Vyvěsit obložení střechy (1) u rámu posuvného střešního okna nebo předního rámu panoramatického střešního okna | U vozidel s kódem (413) panoramatické posuvné střešní okno nebo kódem (414) elektrické posuvné zvedací střešní okno ve skleněném provedení | |
18 | Uvolnit obložení střechy (1) ze suchých zipů (10) u opláštění střechy | Prostrčit ruku mezi obložení střechy (1) a opláštění střechy a postupně manuálně uvolnit suché zipy (10). Netahat za obložení střechy (1), v opačném případě se obložení střechy (1) poškodí. | |
19 | Posunout obložení střechy (1) dozadu až do vysunutí háků (11) z uchycení u opláštění střechy. Následně vyjmout obložení střechy (1) skrze výřez zadního víka z vozidla. | Nutná asistence druhé osoby. | |
Montáž: Umístit obložení střechy (1) při posouvání dopředu pod obložení A-sloupku. Nasadit těsnicí rám zadního víka u obložení střechy (1). | |||
20 | Montáž se provádí v obráceném pořadí |
Odkazované dokumenty
- ar6830p430017cx Odpojení, připojení levého kabelového svazku obložení střechy
- ar6830p430018cx Odpojení, připojení pravého kabelového svazku obložení střechy
- ar6830p4490cx Demontáž, montáž obložení u C-sloupku
- ar6830p4495cx Demontáž, montáž obložení u D-sloupku
- ar8220p1000cw Demontáž, montáž řídicí jednotky střešní ovládací jednotky
