P68.30-3661-09

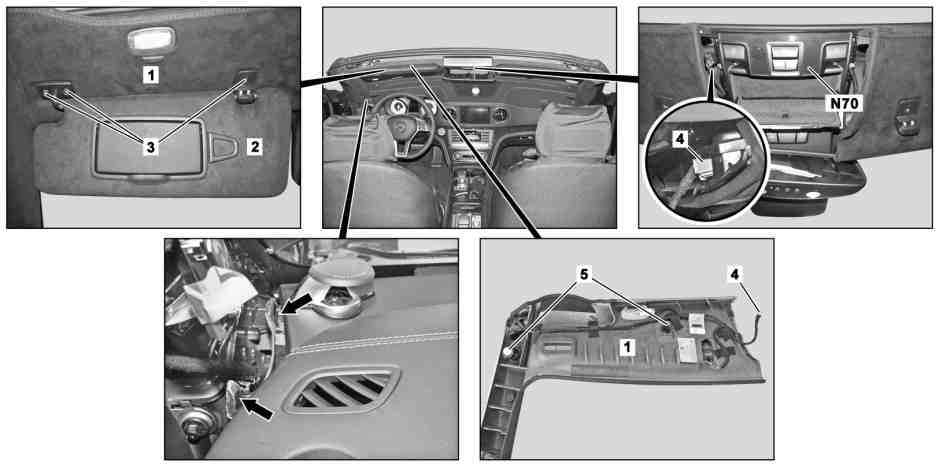

Znázorněno obložení A-sloupku levé strany vozidla |
1 | Obložení A-sloupku | 3 | Šroub | 5 | Spona | ||
2 | Sluneční clona | 4 | Elektrický konektorový spoj | N70 | Řídicí jednotka střešní ovládací jednotky |
| Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
| Demontáž, montáž | ||
1 | Otevřít střechu Vario | ||
2 | Vypnout zapalování a vytáhnout klíč s dálkovým ovladačem (A8/1) nebo tlačítko start/stop KEYLESS GO (S2/3) z řídicí jednotky elektronické spínací skříňky (N73) | Tlačítko start/stop KEYLESS-GO (S2/3) pouze u KÓDU 889 (KEYLESS-GO). | |
3 | Vyšroubovat šrouby (3) a demontovat sluneční clonu (2) | ||
4 | Odmontovat obložení A-sloupku (1) v oblasti šroubů sluneční clony | Přisunout montážní klín na spony (5) a vycvaknout obložení A-sloupku (1). | |
Montážní klín | |||
5 | Odpojit elektrický konektorový spoj (4) u řídicí jednotky střešní ovládací jednotky (N70) | ||
6 | Demontovat obložení A-sloupku (1) | Montáž: Dbát na správné usazení obložení A-sloupku (1) v oblasti přístrojové desky (šipka). | |
7 | Montáž se provádí v obráceném pořadí |
110 589 03 59 00
Montážní klín
Odkazované dokumenty
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
