Demontovat, namontovat obložení ložného prostoru

AR68.30-P-1185MEX

Demontovat, namontovat obložení ložného prostoru

21.05.2019

Typ

167.9

kromě kódu M036 (Provedení Maybach)

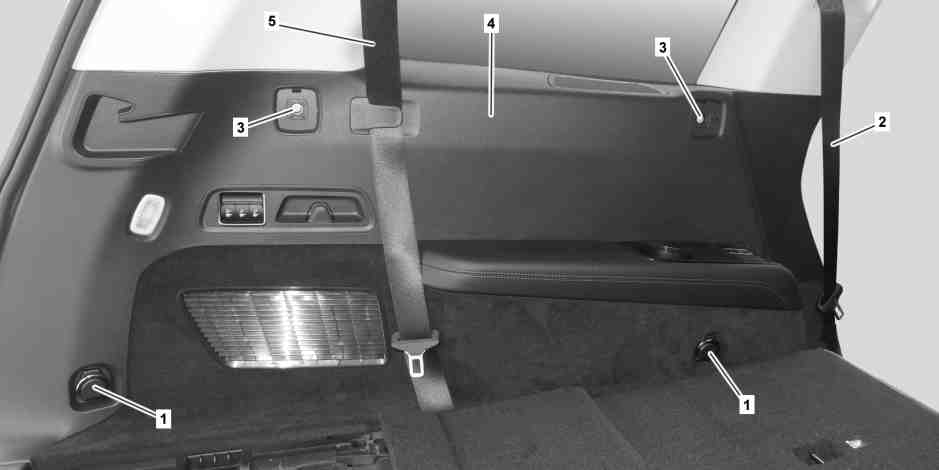

Znázorněno na levé straně vozidla

1

Ukotvení nákladu

4

Obložení ložného prostoru

2

Bezpečnostní pás zadního sedadla

5

Bezpečnostní pás třetí řady sedadel

3

Šroub

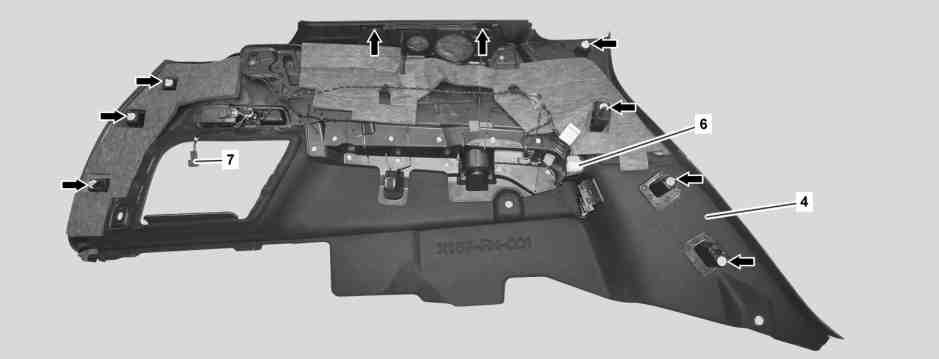

Znázorněno na pravé straně vozidla

4

Obložení ložného prostoru

7

Elektrický konektorový spoj

6

Elektrický konektorový spoj

 Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

Pokyny k HANDS-FREE ACCESS

AH80.61-P-0001-01A

 

Demontáž, montáž

1

Demontovat rezervní kolo s odkládacím panelem v nákladovém prostoru.

Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
s kódem 811 (Advanced Sound-System)
kromě kódu M036 (Provedení Maybach)
Typ 167.9
s kódem 669 (Rezervní kolo s ocelovým ráfkem)
s kódem U68 (Aktivní generátor zvuku motoru)
kromě kódu M036 (Provedení Maybach)

2

Demontovat kryt ložného prostoru.

3

Demontovat dělicí síť v nákladovém prostoru.

Typ 167.9
s kódem U40 (Bezpečnostní síť pro kryt zavazadlového prostoru)
kromě kódu M036 (Provedení Maybach)

4

Sklopit opěradlo sedadla třetí řady sedadel.

5

Zadní sedadlo uvést do pozice EASY-ENTRY.

6

Vypnout zapalování a uložit klíček s dálkovým ovládáním mimo dosah vysílače (nejméně 2  m).

7

Odstranit ochranný profil hrany v pracovní oblasti otvoru víka zavazadlového prostoru.

8

Demontovat kryt středního dílu zádě.

AR68.30-P-4786ME

9

Demontovat ukotvení nákladu (1).

 Šroub ukotvení nákladu u karoserie

*BA68.50-P-1001-03F

10

Odstranit ochranný profil hrany v pracovní oblasti zadních dveří.

11

Demontovat zadní prahovou lištu.

AR68.30-P-4100ME

12

Demontovat koncový spojovací díl bezpečnostního pásu zadního sedadla (2).

 Šroub koncového spojovacího dílu bezpečnostního pásu vzadu

*BA91.40-P-1005-01U

13

Vyšroubovat šrouby (3).

14

Vycvaknout obložení nákladového prostoru (4) (šipky) a sejmout tak, aby byly přístupné elektrické konektorové spoje (6, 7).


Nenamáhat elektrická vedení tahem, nepřiskřípnout ani nelámat.
To způsobí poškození vedení, což může omezit jejich funkci.

 Elektrický konektorový spoj (7) se vyskytuje pouze na pravé straně vozidla.

 Montáž: Dbát na to, aby obložení nákladového prostoru (4) dosedlo správně do příslušných vybrání na obložení sloupku C a D.

 Dlouhý klín

*115589035900

15

Odblokovat a odpojit elektrické konektorové spoje (6, 7).

 Elektrický konektorový spoj (7) se vyskytuje pouze na pravé straně vozidla.

16

Vyjmout obložení nákladového prostoru (4) z vozidla směrem dozadu.

 Montáž: Dbát na správné umístění bezpečnostního pásu třetí řady sedadel (5).

17

Demontovat montované díly a elektrický kabelový svazek z obložení nákladového prostoru (4).

Při výměně obložení nákladového prostoru (4).

18

Montáž se provádí v obráceném pořadí.

 Ukotvení nákladu

Číslo

Název

Typ 167

BA68.50-P-1001-03F

Šroub ukotvení nákladu u karoserie

Nm

24

 Bezpečnostní pásy/předpínače bezpečnostních pásů

Číslo

Název

Typ 167

BA91.40-P-1005-01U

Šroub koncového spojovacího dílu bezpečnostního pásu vzadu

Nm

35
