Demontáž, montáž vnitřního bočního obložení ložného prostoru

AR68.30-P-1180RFW

Demontáž, montáž vnitřního bočního obložení ložného prostoru

07.11.2018

Typ

253.992/993

Znázorněno na levé straně vozidla

3

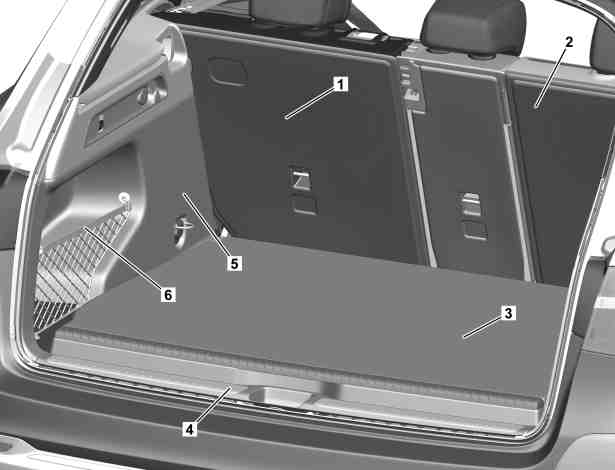

Podlaha zavazadlového prostoru

4

Kryt středního dílu zádě

5

Boční obložení ložného prostoru

6

Síť na zavazadla

Znázorněno na levé straně vozidla

5

Boční obložení ložného prostoru

7

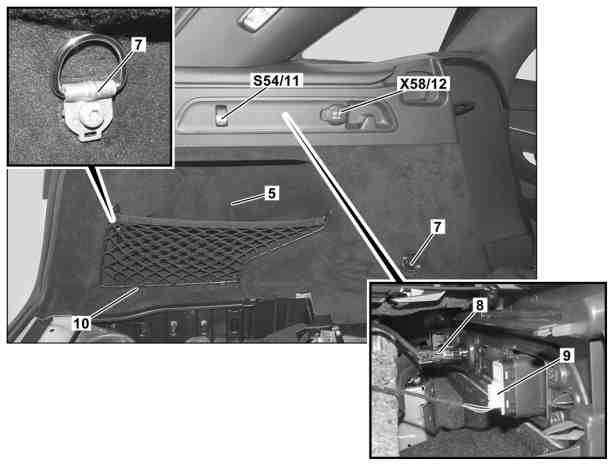

Upevňovací oko

8

Elektrický konektorový spoj

9

Elektrický konektorový spoj

10

Koberec

S54/11

Tlačítko odblokování opěradla zadního sedadla vlevo

X58/12

Zásuvka zavazadlového prostoru

 Nebezpečí

Nebezpečí exploze při úniku vodíku nebo při přehřátí palivové nádrže při pracích na vozidlech s pohonem na vodík. Nebezpečí omrznutí částí těla v důsledku unikajícího plynu a při dotyku se součástmi vedení plynu při vyprazdňování palivových nádrží. Nebezpečí udušení při vdechnutí směsi vzduchu s vodíkem. Nebezpečí popálení při sáhnutí do nenápadného bleděmodrého vodíkového plamene.

AS00.00-Z-0030-01B

Upozornění na věcné škody

Pokyny k systému palivových článků

AH00.00-P-0022-01RFW

 

Demontáž, montáž

1

Zajistit, aby byly splněny předpoklady pro vjezd do servisu.

Upozornění na věcné škody

Podmínky pro vjezd do dílny

AH00.00-P-0021-01RFW

2

Vytisknout „Formulář protokolu k systému tankování, palivový článek“, vyplnit a řádně a viditelně umístit na vozidle.



OF00.00-P-3000-21RFW

3

Vypnout zapalování a uložit klíček s dálkovým ovládáním mimo dosah vysílače (nejméně 2 m).

4

Demontovat podlahu ložného prostoru (3).

AR68.80-P-5800RFW

5

Demontovat kryt středního dílu zádě (4).

AR68.30-P-4785LWS

6

Vycvaknout síť na zavazadla (6) dole.

Při demontáži levého bočního obložení ložného prostoru (5).

7

Vycvaknout a vyjmout koberec (10).

8

Demontovat upevňovací oka (7) z bočního obložení ložného prostoru (5).

 Šroub kotevního oka

*BA68.50-P-1001-03I

9

Odzadu zdola vycvakávat boční obložení ložného prostoru (5).


Opatrně vycvakávat boční obložení ložného prostoru (5).
V opačném případě může dojít k poškozením elektrických konektorových spojů (8, 9), které se nacházejí pod ním.

10

Odpojit elektrické konektorové spoje (8, 9).

 Počet elektrických konektorových spojů (8, 9) se může lišit v závislosti na výbavě.

11

Přemontovat tlačítko odjištění opěradla sedadla v zadní části vozidla vpravo (S54/12), resp. tlačítko odjištění opěradla sedadla v zadní části vozidla vlevo (S54/11).

Při výměně bočního obložení ložného prostoru (5).

12

Přemontovat zásuvku zavazadlového prostoru (X58/12).

Při výměně levého bočního obložení ložného prostoru (5).

13

Montáž se provádí v obráceném pořadí.

 Ukotvení nákladu

Číslo

Název

Typ 253

BA68.50-P-1001-03I

Šroub kotevního oka

Nm

24
