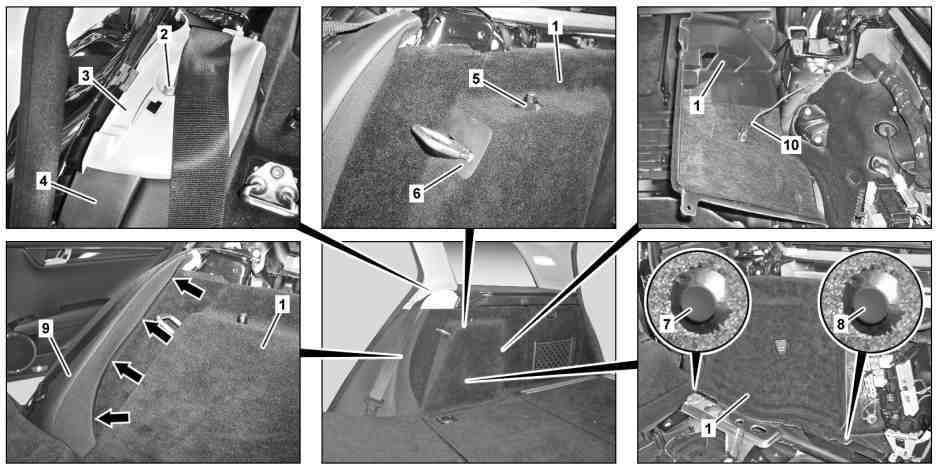

P68.30-3354-09
Znázorněno u kódu (942) paket ložného prostoru
1 Obložení ložného prostoru
2 Šroub
3 Obložení
4 Obložení
8 Rozpěrná příchytka
9 Boční čalounění
10 Elektrický konektorový spoj
5 Kryt
6 Kryt
7 Rozpěrná příchytka
| Demontáž, montáž | ||
1 | Demontovat levou, resp. pravou vodicí kolejnici krytu ložného prostoru | ||
2 | Demontovat podlahu ložného prostoru | ||
3 | Vyšroubovat šroub (2) a sejmout obložení (3) | Montáž: Dbát na správné usazení obložení (3) v obložení (4). | |
4 | Otočením sejmout kryt (5) dorazu rolety | Pootočit ve směru hodinových ručiček o 90°. | |
5 | Sejmout kryt (6) u upevňovacího třmenu opěradla zadního sedadla | ||
6 | Demontovat rozpěrnou příchytku (7) | Za tím účelem je nutné nadzvednout opěradlo. Nutná asistence druhé osoby. | |
7 | Demontovat rozpěrnou příchytku (8) | ||
8 | Uložit zesílený okraj (šipky) bočního čalounění (9) pod obložení ložného prostoru (1) | ||
9 | Nadzvednout obložení ložného prostoru (1) dopředu směrem nahoru | ||
10 | Odpojit elektrický konektorový spoj (10) | Při demontáži pravého obložení ložného prostoru (1). | |
11 | Sejmout obložení ložného prostoru (1) | ||
12 | Přemontovat zásuvku ložného prostoru | Při výměně pravého obložení ložného prostoru (1). | |
13 | Montáž se provádí v obráceném pořadí |
Odkazované dokumenty
- ar6830p1100cx Demontáž, montáž vodicí kolejnice krytu ložného prostoru
- ar6880p5800cx Demontáž, montáž podlahy ložného prostoru
