ar6830d1307tsr

Demontáž, montáž obložení nástupu v zadní části vozidla

Typ ar · téma 68.30 · verze 0100 · 2019-02-26

Platí pro: Typ 907.2

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 907 (modely 2**)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.37 Obložení prostoru pro nohy — Řada 907 (modely 2**)

AR68.30-D-1307TSR

Demontáž, montáž obložení nástupu v zadní části vozidla

12.02.2019

Typ

907.2

Demontáž, montáž obložení nástupu v zadní části vozidla

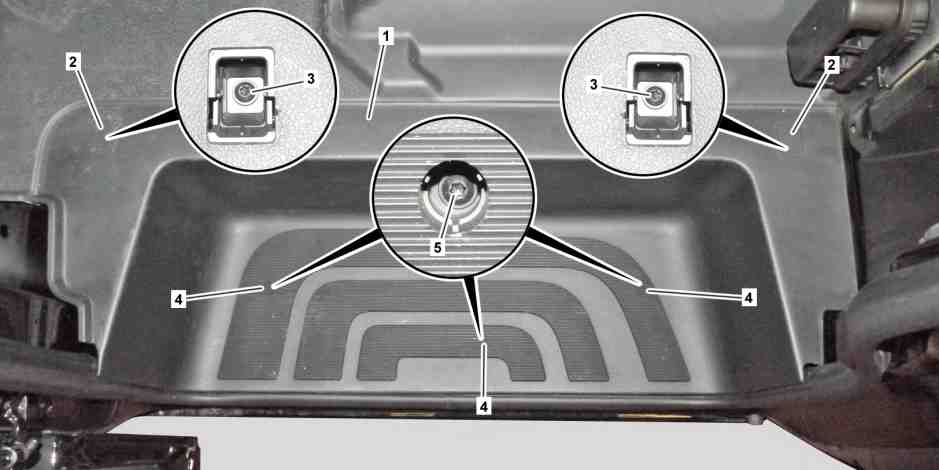

D68.30-A007-79

Znázorněno u typu 907.2 na levé straně vozidla při demontovaném obložení B-sloupku

1

Obložení nástupu

4

Krytka

2

Kryt

5

Šroub

3

Šroub

Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Demontáž, montáž

1

Demontovat zadní lavicové sedadlo.

Typ 907.2
kromě kódu S92 (Bez sedadlové výbavy prostoru pro cestující Doka)

AR91.12-D-4025TS

2

Demontovat kryty (2) pomocí vhodného nástroje.

3

Vyšroubovat šrouby (3).

4

Demontovat krytky (4) pomocí vhodného nástroje.

Montáž: Vyměnit poškozené krytky (4).

5

Vyšroubovat šrouby (5).

6

Nadzvednout obložení nástupu (1) v zadní oblasti, povytáhnout pod obložením B-sloupku a sejmout.

Montáž: Dbát na správné usazení obložení nástupu (1) pod obložením B-sloupku.

WIS Service Media
wsm://04_201900_32

7

Montáž se provádí v obráceném pořadí

Odkazované dokumenty
