Demontáž, montáž obložení boční stěny v prostoru pro cestující uprostřed

AR68.30-D-1211TSR

Demontáž, montáž obložení boční stěny v prostoru pro cestující uprostřed

13.06.2019

Typ

907.6/7

s kódem IR6 (Rozvor náprav 4325 mm, převis 1615 mm)

Typ

907.6/7

s kódem IR7 (Rozvor náprav 4325 mm, převis 2015 mm)

Typ

907.843/855

Odkazy na změny

07.06.2019

Připojení nových pracovních kroků.

Pracovní krok 1, 5.

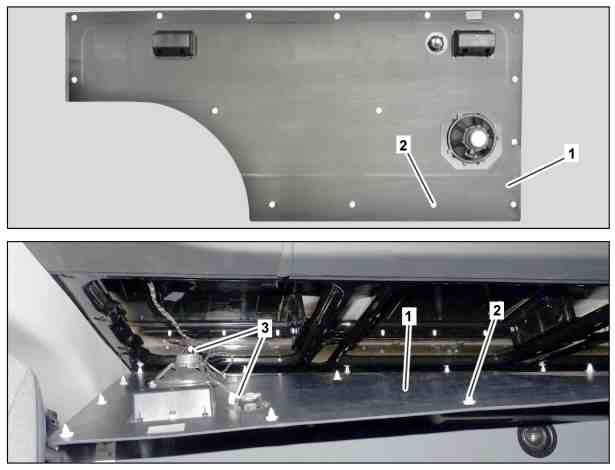

Znázorněno u typu 907.7 s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu) u pravého středního obložení boční stěny (1)

1

Střední obložení boční stěny

2

Upevňovací spony (18 kusů)

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

 

Demontáž, montáž

1.1

Demontovat lavicové sedadlo pro cestující.

Typ 907.843/855
Při demontáži středního obložení boční stěny (1) vlevo.

AR91.21-A-4425TSL

1.2

Demontovat sedadla pro cestující.

Při demontáži středního obložení boční stěny (1) vpravo.

Typ 907.855
s kódem S16 (Sedadla pro cestující v provedení Luxus)

AR91.21-A-4460TSL

2

Vycvaknout střední obložení boční stěny (1) z upevňovacích spon (2) a sejmout z boční stěny až do zpřístupnění elektrických konektorových spojů.

 Počet elektrických konektorových spojů se liší podle výbavy vozidla.

 Typ 907.843/855
Dlouhý klín

*115589035900

 Typ 907.6/7
s kódem IR6 (Rozvor náprav 4325 mm, převis 1615 mm)
Vytahovací hák

*655589076300

3

Odpojit elektrické konektorové spoje a sejmout střední obložení boční stěny (1) z boční stěny.

 Počet elektrických konektorových spojů se liší podle výbavy vozidla.



Zkontrolovat

4

Zkontrolovat upevňovací spony (2).

Při poškozených upevňovacích sponách (2)



Vyměnit poškozené upevňovací spony (2).

5

Montáž se provádí v obráceném pořadí.



Zkontrolovat

6

Provést funkční kontrolu všech součástí středního obložení boční stěny (1).
