Demontáž, montáž horního obložení okenního rámu pro prostřední okno u boční stěny

AR68.30-D-0028TSR

Demontáž, montáž horního obložení okenního rámu pro prostřední okno u boční stěny

12.02.2019

Typ

907.6/7

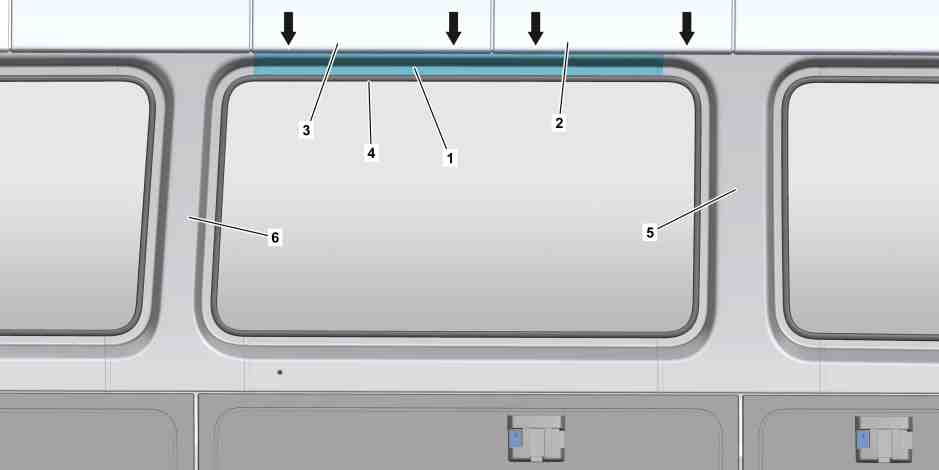

Znázorněno u typu 907.7 na levé straně vozidla s kódem IR6 (rozvor 4325 mm, přesah 1615 mm), s kódem V21 (luxusní vnitřní obložení), s kódem UD6 (vybavení prostoru pro cestující 4místným lavicovým sedadlem 3. řady) a kromě kódu T19 (posuvné dveře vlevo) při demontovaných lavicových sedadlech pro cestující

1

Obložení okenního rámu

4

Ochranný profil hrany

2

Stropní obložení

5

Obložení okenního rámu

3

Stropní obložení

6

Obložení okenního rámu

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

 

Demontáž, montáž

1

Uvolnit stropní obložení (2, 3) z upevňovacích spon (šipky) v oblasti středního okna u boční stěny.

2

Uvolnit ochranný profil hrany (4) v oblasti obložení okenního rámu (1).

3

Nadzvednout, odpáčit a sejmout obložení okenního rámu (1).

 Montáž: Dbát na to, aby obložení okenního rámu (1) překrývalo obložení okenního rámu (5, 6) a aby bylo vycentrováno.

 Obložení okenního rámu (1) je u boční stěny přilepeno lepicí páskou.

 Dlouhý klín

*115589035900

4

Odstranit zbytky lepicí pásky z boční stěny vhodným nástrojem.

Čistič

*BR00.45-Z-1025-04A

5

Odstranit zbytky lepicí pásky z obložení okenního rámu (1) vhodným nástrojem.

Při opětném použití obložení okenního rámu (1).

Čistič

*BR00.45-Z-1025-04A

6

Nalepit nové pruhy lepicí pásky u obložení okenního rámu (1).

Při opětném použití obložení okenního rámu (1).


Dbát na to, aby byly pruhy lepicí pásky nalepeny ve stejné poloze jako pruhy lepicí pásky, které byly předtím odstraněny.
V opačném případě může dojít k problémům s přilnavostí.

Oboustranná lepicí páska s nosičem z polyethylenové pěny Scotch-Mount 9528

*BR00.45-Z-1197-02A

7

Montáž se provádí v obráceném pořadí

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1025-04A

Čistič

A 005 989 19 71

BR00.45-Z-1197-02A

Oboustranná lepicí páska s nosičem z polyethylenové pěny Scotch-Mount 9528

3M Deutschland GmbH
https://www.3m.com
