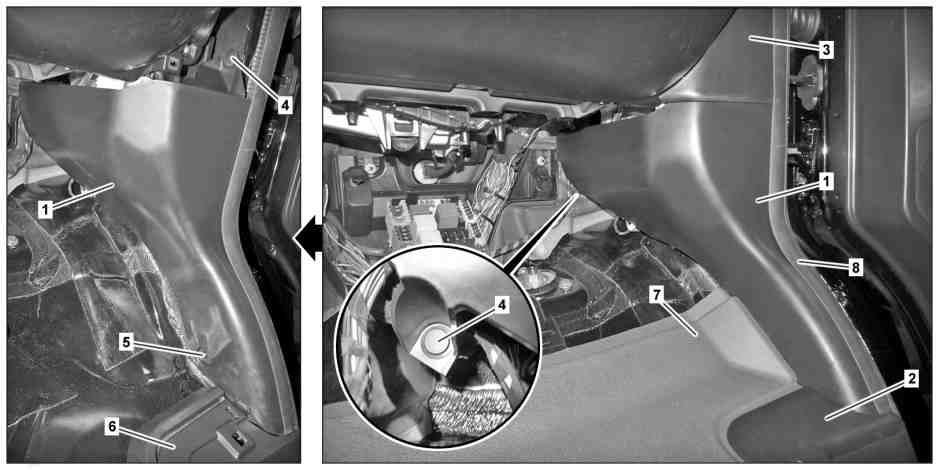

D68.30-2501-09
1 | Spodní obložení A-sloupku | 5 | Šroub | |
2 | Prahová lišta | 6 | Prahové obložení | |
3 | Obložení | 7 | Obložení podlahy | |
4 | Rozpěrný nýt | 8 | Těsnicí rám |
Upozornění na věcné škody | Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla | ||
| Demontáž, montáž | ||
1 | Demontovat nosnou desku palubního nářadí | ||
2 | Demontovat prahovou lištu (2) | ||
3 | Demontovat obložení (3) | ||
4 | Demontovat rozpěrné nýty (4) | ||
5 | Překlopit obložení podlahy (7) zpět a vyšroubovat šroub (5) | ||
6 | Lehce nadzvednout prahové obložení (6) v přední oblasti a demontovat spodní obložení A-sloupku (1) | Montáž: Dbát na správné usazení těsnicího rámu (8). | |
7 | Montáž se provádí v obráceném pořadí |
