Demontáž, montáž obložení boční stěny v prostoru pro cestující uprostřed

AR68.30-A-1211TSL

Demontáž, montáž obložení boční stěny v prostoru pro cestující uprostřed

19.06.2019

Typ

907.857

s kódem S16 (Sedadla pro cestující v provedení Luxus)

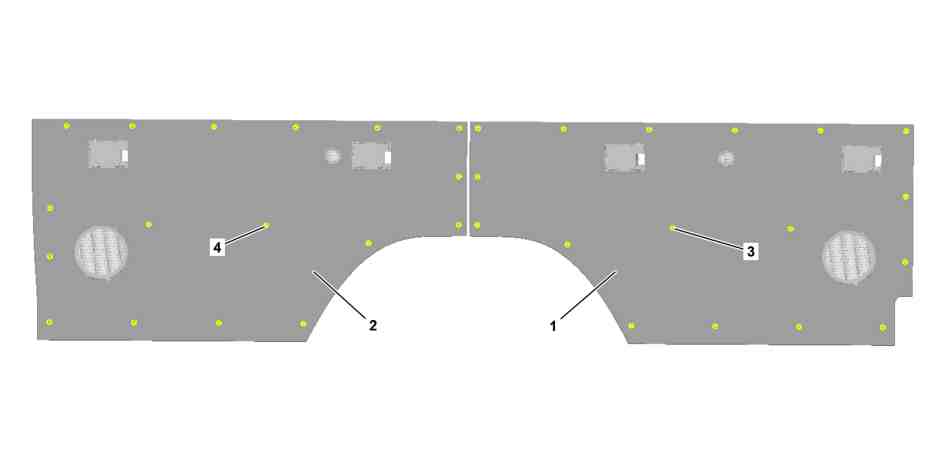

1

Střední obložení boční stěny

3

Upevňovací spony (17 kusů)

2

Střední obložení boční stěny

4

Upevňovací spony (17 kusů)

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Demontáž, montáž

1.1

Demontovat lavicové sedadlo pro cestující.

Při demontáži středního obložení boční stěny (1, resp. 2) vlevo.

AR91.21-A-4425TSL

1.2

Demontovat sedadla pro cestující.

Při demontáži středního obložení boční stěny (1, resp. 2) vpravo.

AR91.21-A-4460TSL

2

Vycvaknout střední obložení boční stěny (1, resp. 2) z upevňovacích spon (3, resp. 4) a sejmout z boční stěny až do zpřístupnění elektrických konektorových spojů.

 Počet elektrických konektorových spojů se liší podle výbavy vozidla.

 Dlouhý klín

*115589035900

3

Odblokovat, odpojit elektrické konektorové spoje a sejmout střední obložení boční stěny (1, resp. 2) z boční stěny.

 Počet elektrických konektorových spojů se liší podle výbavy vozidla.



Zkontrolovat

4

Zkontrolovat upevňovací spony (3, resp. 4).

Při poškozených upevňovacích sponách (3, resp. 4)



Vyměnit poškozené upevňovací spony (3, resp. 4).

5

Montáž se provádí v obráceném pořadí.



Zkontrolovat

6

Provést funkční kontrolu všech součástí středního obložení boční stěny (1, resp. 2).
