Demontáž, montáž nosníku středového modulu

AR68.10-W-1006H

Demontáž, montáž nosníku středového modulu

26.06.2020

Typ

963, 964

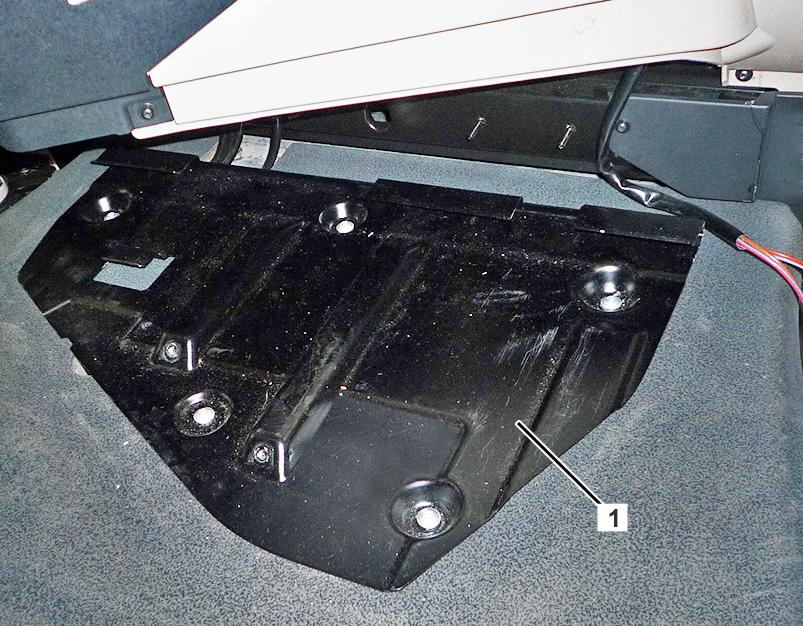

Znázorněno u vozidla s kódem F2B (varianta podlahy, tunel 170 mm)

1

Nosník

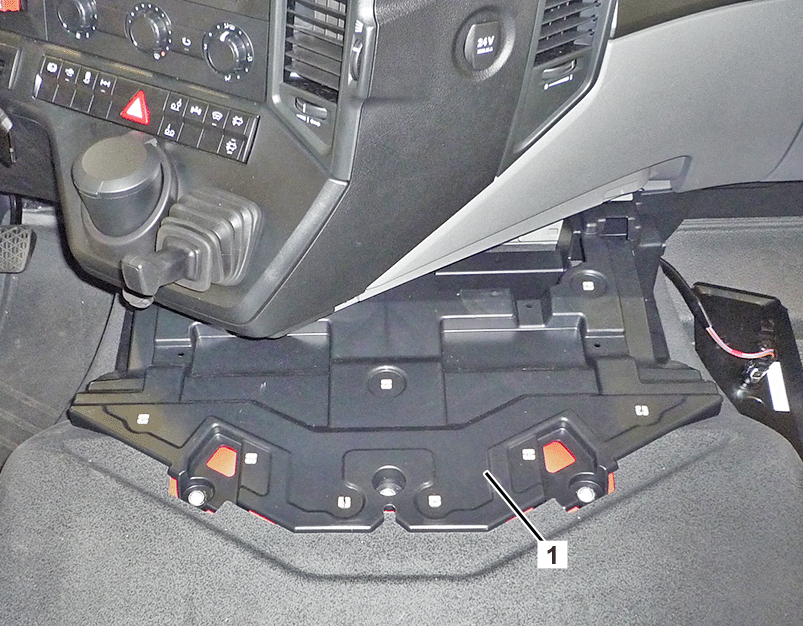

Znázorněno u vozidla s kódem F2C (varianta podlahy, tunel 320 mm)

1

Nosník

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

 

Demontáž, montáž

1

Demontovat středový modul.

Vozidla s kódem F2A (varianta podlahy, rovná podlaha)

AR68.10-W-1005HA

Vozidla s kódem F2B (varianta podlahy, tunel 170 mm)

AR68.10-W-1005HB

Vozidla s kódem F2C (varianta podlahy, tunel 320 mm)

AR68.10-W-1005HC

2

Demontovat nosník (1).

 Šroub nosníku středového modulu u kabiny řidiče

*BA68.10-N-1006-03A

 Šroub nosníku středového modulu u držáku

*BA68.10-N-1007-03A

3

Montáž se provádí v obráceném pořadí

 Středový modul

Číslo

Název

Typ 963, 964

BA68.10-N-1006-03A

Šroub nosníku středového modulu u kabiny řidiče

Nm

8

 Středový modul

Číslo

Název

Typ 963, 964

BA68.10-N-1007-03A

Šroub nosníku středového modulu u držáku

Nm

8
