3 | Zajišťovací svorka |
4 | Kontaktní spirála |
D68.10-1161-11
1 | Obložení sdruženého přístroje |
2 | Šrouby |
N73 | Řídicí jednotka elektronické spínací skříňky (EZS) |
D68.10-1144-11
| Demontáž, montáž | ||
1 | Demontovat volant | ||
2 | Demontovat kontaktní spirálu (4) | ||

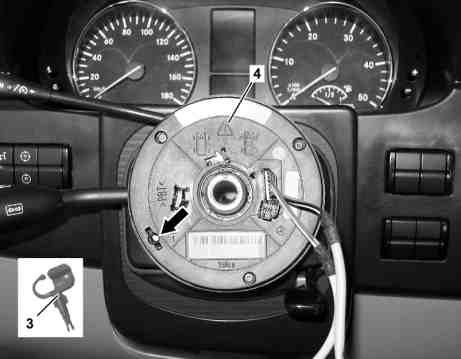

Volant musí být nastaven v přímém směru. Zasunout zajišťovací svorku (3) do otvoru pro tento účel (šipka). | |||
3 | Demontovat sdružený přepínač | ||
4 | Demontovat kryt pod volantem | ||
5 | Demontovat kryt prostředního výdechu u středního dílu přístrojové desky | Pouze na straně řidiče. | |
6 | Demontovat boční výdech | Pouze na straně řidiče. | |
7 | Demontovat sdružený přístroj | ||
8 | Šrouby (2) obložení sdruženého přístroje (1) vyšroubovat | ||
9 | Demontovat konektor připojovacích vedení od řídicí jednotky elektronické spínací skříňky (EZS) (N73) na zadní straně obložení sdruženého přístroje (1) | ||
10 | Demontovat táhlo Shift-Lock z řídicí jednotky elektronické spínací skříňky (EZS) (N73) na zadní straně obložení sdruženého přístroje (1) | TYP 906 | |
11 | Řídicí jednotku elektronické spínací skříňky EZS (N73) demontovat od obložení sdruženého přístroje (1) | Při výměně obložení sdruženého přístroje (1). | |
12 | Obložení sdruženého přístroje (1) sejmout z přístrojové desky | ||
13 | Montáž se provádí v obráceném pořadí |
