Demontáž, montáž prostředního obložení nahoře na přístrojové desce

AR68.10-D-1497TS

Demontáž, montáž prostředního obložení nahoře na přístrojové desce

17.10.2019

Typ

907, 910

s kódem E1O (Vstupní model rádia)

Typ

907, 910

s kódem ER0 (Předpříprava pro rádio)

Typ

907, 910

s kódem FJ6 (Střední část s 2 přihrádkami DIN a větracím výdechem)

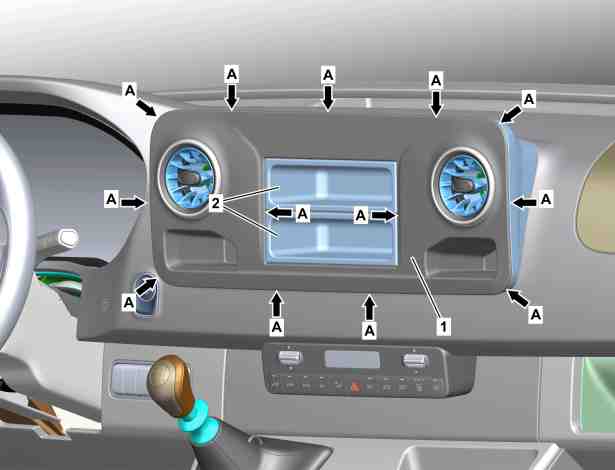

Znázorněno u typu 910 s kódem FJ6 (středová oblast se 2 DIN odkládacími přihrádkami a výdechem topení/větrání)

1

Obložení

2

Odkládací přihrádky

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

 

Demontáž, montáž

1

Demontovat odkládací přihrádky (2).

Pokud je namontována.

 Počet odkládacích přihrádek (2) se může lišit podle varianty vozidla.

2

Obložení (1) vycvaknout z přístrojové desky (šipka A) a sejmout.

 Nástroj na demontáž spon

*452589016300

3

Demontovat výdechy topení/větrání uprostřed.

Při výměně obložení (1).

AR83.10-D-4505TS

4

Montáž se provádí v obráceném pořadí.
