Demontáž, montáž lepeného bočního okna

AR67.30-D-2400H

Demontáž, montáž lepeného bočního okna

13.04.2017

Typ

900.6, 906.7

Typ

906.6

Vozidla bez panoramatického zasklení

Odkazy na změny

14.11.2016

Změna lepidla. Použití předehřívacího zařízení už není nutné.

Pracovní krok 1

AR67.10-D-1000-12H

28.11.2016

Protože už není nutné žádné předehřívání 1složkového lepidla, lze provést přípravu kartuše s 1složkovým lepidlem později.

Pracovní krok 11

1

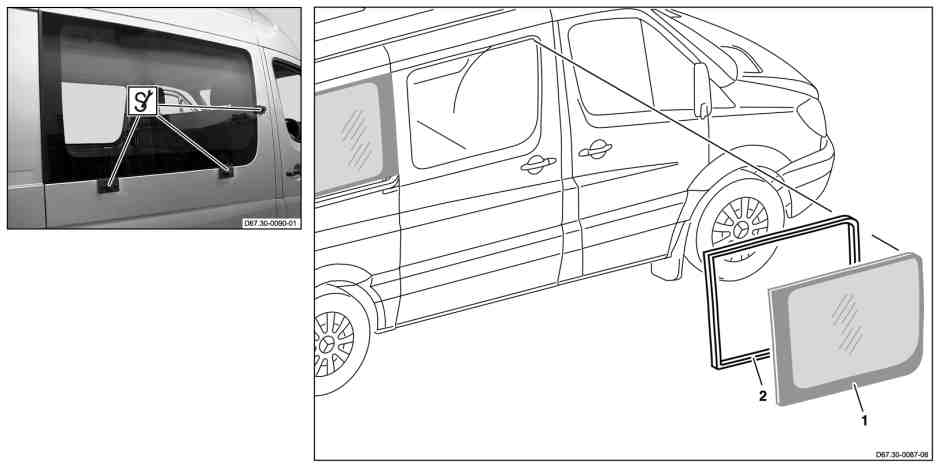

Boční okno

2

Těsnění

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S



Demontovat

1

Zkontrolovat, popř. zkorigovat seřízení posuvných dveří

Při demontáži bočního okna (1) v posuvných dveřích.

Vozidla s kódem T16 (pravé posuvné dveře), resp. s kódem T19 (levé posuvné dveře)

AR72.16-D-1023F

2

Připravit lepidlo pro boční okno (1)

Při použití 1složkového lepidla.

AR67.10-D-1000-12H

Sada dílů na opravu zasklení čelních oken, 1složkové lepidlo

*BR00.45-Z-1180-02A

 Mezikus

*000589866300

3

Demontovat záclonu s kolejničkami na záclony

Typ 906.657 s kódem PE4 (Mastercode Bus DCAA firmy Argen) nebo s kódem PE5 (Mastercode BUS pro sedadlové vybavení podesty firmy Argen)

AR68.50-D-5601A

4

Demontovat těsnění (2) z příruby karoserie

5

Připevnit 2 přísavné držáky na boční okno (1)

 Varování

Nebezpečí poranění při přetržení, resp. zahřátí řezacího drátu a skleněnými střepy při vyřezávání lepených skel

Používat ochranné rukavice a ochranné brýle.

AS67.00-Z-0004-01A

6

Nasadit řezací drát u posuvného okna kvůli demontáži skla

Typ 900.6, 906.6/7 s kódem W18 (posuvné okno vpředu vlevo v boční stěně/posuvných dveřích), resp. s kódem W19 (posuvné okno vpředu vpravo v boční stěně/posuvných dveřích), resp. s kódem W24 (posuvné okno uprostřed vlevo), resp. s kódem W25 (posuvné okno uprostřed vpravo)

AR67.30-D-2305-05H

 Varování

Nebezpečí poranění při přetržení, resp. zahřátí řezacího drátu a skleněnými střepy při vyřezávání lepených skel

Používat ochranné rukavice a ochranné brýle.

AS67.00-Z-0004-01A

7

Vyříznout boční okno (1) a vyjmout na přísavných držácích

AR67.10-P-1000-11SX

8

Vysát skleněné střepy a nečistoty vysavačem

Příprava

9

Připravit okenní výřez bočního okna (1) k zasklení

AR67.30-D-2305-01H

 Smí zůstat maximálně 1 mm zbytku housenky lepidla. Stáhnout uvolněné lepidlo (ne zcela odříznuté zbytky). Opravit poškození laku u příruby karoserie, která nebudou překryta lepidlem.

Sada dílů na opravu zasklení čelních oken, 1složkové lepidlo

*BR00.45-Z-1180-02A

Sada dílů na opravu okenních skel 500662 01/03/05/07/09/11

*BR00.45-Z-1031-02A

10

Připravit lepidlo pro boční okno (1)

Při použití 2složkového lepidla.

AR67.10-D-1000-07A

Sada dílů na opravu okenních skel 500662 01/03/05/07/09/11

*BR00.45-Z-1031-02A

11

Připravit lepidlo pro boční okno (1)

Při použití 1složkového lepidla.

AR67.10-D-1000-12H

Sada dílů na opravu zasklení čelních oken, 1složkové lepidlo

*BR00.45-Z-1180-02A

12

Připravit boční okno (1) k zasklení

AR67.30-D-2305-02H

Sada dílů na opravu zasklení čelních oken, 1složkové lepidlo

*BR00.45-Z-1180-02A

Sada dílů na opravu okenních skel 500662 01/03/05/07/09/11

*BR00.45-Z-1031-02A

 Mezikus

*000589866300

13

Namontovat těsnění (2) u příruby karoserie

14

Nasadit distanční držáky u okenního výřezu

 Kvůli zamezení poklesu bočního okna (1) nasadit dole u okenního výřezu 2  distanční držáky. Ke správnému bočnímu vyrovnání postačí jeden vnější  distanční držák.

 Distanční držák

*906589066300

15

Otevřít boční okno u dveří řidiče


Otevřít boční okno u dveří řidiče.
V opačném případě dojde při zavření dveří k vytlačení bočního okna (1) směrem ven vzniklým tlakem vzduchu.



Montáž

16

Zasklít boční okno (1)

AR67.30-D-2305-03H


Nepřitlačovat boční okno (1) příliš silně.
V opačném případě může dojít k poškozením bočního okna (1).


Boční okno (1) musí být při použití 1složkového lepidla nasazeno do 10 minut.
Při použití 2složkového lepidla musí být boční okno (1) nasazeno do 5 minut.
V opačném případě dojde k narušení přilnavosti lepidla.

 Dodržovat dobu tvrdnutí:
1složkové lepidlo minimálně 2 hodiny.
2složkové lepidlo minimálně 1 hodinu.

Sada dílů na opravu zasklení čelních oken, 1složkové lepidlo

*BR00.45-Z-1180-02A

Sada dílů na opravu okenních skel 500662 01/03/05/07/09/11

*BR00.45-Z-1031-02A

17

Před vyhozením zcela vyprázdnit kartuši

 Nepoužité lepidlo lze vyhodit do domovního odpadu.

18

Po uplynutí doby tvrdnutí sejmout distanční vložky

 Distanční držák

*906589066300

19

Očistit boční okno (1)

20

Namontovat závěs se závěsovými kolejničkami

TYP 906.657 s kódem PE4 (Mastercode Bus DCAA firmy Argen) nebo s kódem PE5 (Mastercode BUS pro sedadlové vybavení podesty firmy Argen)

AR68.50-D-5601A

21

Nalepit informační nálepku a výstražnou nálepku na boční okno (1)

Pouze při výměně bočního okna (1) jako nouzového výstupu.

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1031-02A

Sada dílů na opravu okenních skel 500662 01/03/05/07/09/11

A 973 670 00 93

BR00.45-Z-1180-02A

Sada dílů na opravu zasklení čelních oken, 1složkové lepidlo

A 000 670 01 00
