ar6430s572002s
Výztuž rohového sloupku dole po částech připravit
Typ ar · téma 64.30 · verze 0101 · 2012-06-04
Platí pro: TYP 636, 639.601 /603 /605 /701 /703 /705 /711 /713 /811 /813 /815
Zařazení
Funkční skupina 3 Nástavba › 64 Zadní stěna a záď › 64.30 Rohové opláštění — Řada 636 · Řada 639 (modely 601, 603, 605, 701, 703, 705, 711, 713, 811, 813, 815)
EinPAS 35 Karoserie/rám/montované díly › 35.31 Zadní stěna/záď vozidla › 35.31.30 Zadní stěna/záď vozidla — Řada 636 · Řada 639 (modely 601, 603, 605, 701, 703, 705, 711, 713, 811, 813, 815)
EinPAS 35 Karoserie/rám/montované díly › 35.34 Boční stěna › 35.34.45 Sloupek — Řada 636 · Řada 639 (modely 601, 603, 605, 701, 703, 705, 711, 713, 811, 813, 815)
AR64.30-S-5720-02S
| Výztuž rohového sloupku dole po částech připravit
|
|
|
Číslo
| Označení
| Objednací číslo
|
BR00.45-Z-1001-07A
| Nátěrová barva s vysokým obsahem zinku na bodové svařování
| A 000 986 34 42
|

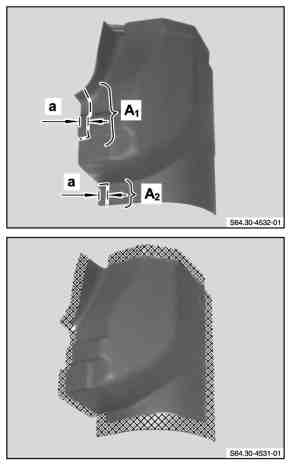

1 Narýsovat oddělovací čáru (oblast A1 a A2).
Rozměr "a" = cca 15 mm
2 Rozpojovací místo oddělit karosářskou pilou (oblasti A1 a A2).
3 Sejmout díly výztuže rohového sloupku.
4 Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.
Oboustranně hladce zbrousit bodové příruby.
5 Natřít vnitřní strany bodových přírub nátěrovou barvou s vysokým obsahem zinku.
