D64.30-1032-06

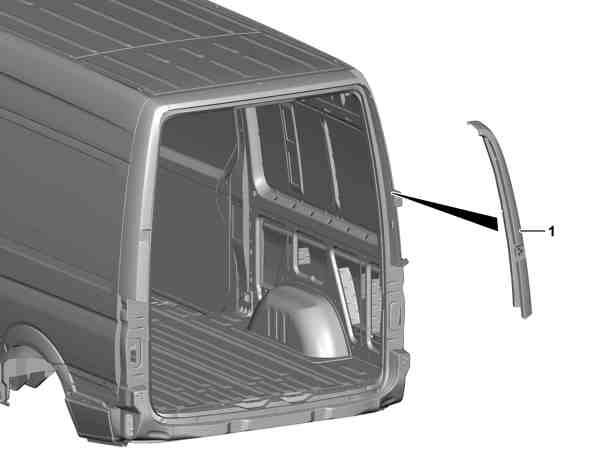

Znázorněno u typu 906.633 s vysokou střechou
1 Rohové opláštění zvenčí
| Demontáž | ||
Nebezpečí! | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu lehce zápalných látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z oblasti nebezpečí. Použít odsávací zařízení. | |
Nebezpečí! | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a čtyři zvedací talíře umístit na zvedací body předepsané výrobcem vozu. | |
Nebezpečí! | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. Odhrotovat opravárenské plechy. | |
| Opatření k zamezení poškozením u vozidel nebo součástí při elektrickém svařování | ||
| Všeobecné pokyny k opravě karoserie | ||
1 | Demontovat koncovou svítilnu | ||
2 | Demontovat dveře zadní stěny | ||
3 | Demontovat závěs dveří | ||
4 | Demontovat montované díly karoserie v oblasti opravovaného místa | ||
5 | Zakrýt všechny montované díly karoserie, které zůstávají ve vozidle, žáruvzdornou ochrannou svařovací plachtou | Svařovací ochranné plachty gotis://A_60-65_23.0 | |
6 | Oddělit horní díl vnějšího rohového opláštění (1) | ||
Fréza na bodové svary | |||
Odsazovací kleště gotis://A_58.3_04.1 | |||
Kulatý drátěný kartáč gotis://A_58.3_06.0 | |||
Vrtačka (pneumatická) | |||
Rovná bruska (pneumatická) | |||
Úhlová bruska (pneumatická) | |||
Karosářská vykružovačka (pneumatická) gotis://A_58.1_01.0 | |||
Mokrý a suchý vysavač gotis://P_00.12_06.0 | |||
7 | Připravit horní díl vnějšího rohového opláštění (1) | ||
Kulatý drátěný kartáč gotis://A_58.3_06.0 | |||
Vrtačka (pneumatická) | |||
Karosářská vykružovačka (pneumatická) gotis://A_58.1_01.0 | |||
Úhlová bruska (pneumatická) | |||
Děrovací kleště, Ø 6 mm gotis://A_58.3_04.0 | |||
| Montáž | ||
8 | Horní díl vnějšího rohového opláštění (1) namontovat a přivařit | ||
Skřipcové kleště (standardní) gotis://A_58.3_04.2 | |||
Kulatý drátěný kartáč gotis://A_58.3_06.0 | |||
Svařovací agregát pro svařování v ochranné atmosféře MIG-MAG gotis://A_60-65_17.1 | |||
Vrtačka (pneumatická) | |||
Úhlová bruska (pneumatická) | |||
Mokrý a suchý vysavač gotis://P_00.12_06.0 | |||
9 | Očistit svarové spoje a plechové příruby kulatým drátěným kartáčem. | Kulatý drátěný kartáč gotis://A_58.3_06.0 | |
Vrtačka (pneumatická) | |||
10 | Očistit opravovanou oblast | Mokrý a suchý vysavač gotis://P_00.12_06.0 | |
Nebezpečí! | Nebezpečí exploze při vznícení lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ochranu pokožky. Zajistit dobré větrání a odvětrání. | |
11 | Natřít opravované oblasti základovým plničem | Používat pouze základové plniče schválené firmou Daimler AG. | |
http://portal.aftersales.i.daimler.com | |||
12 | Provést utěsnění švů po opravách | Doplňte sériová těsnění těsnicí hmotou. | |
Nebezpečí! | Nebezpečí exploze při vznícení lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ochranu pokožky. Zajistit dobré větrání a odvětrání. | |
13 | Nalakovat opravované oblasti a přilehlé plochy | Používat pouze laky schválené firmou Daimler AG. | |
http://portal.aftersales.i.daimler.com | |||
14 | Doplnit konzervaci dutin | ||
15 | Odstranit ochranné svařovací plachty | ||
16 | Namontovat závěs dveří | ||
17 | Namontovat dveře zadní stěny | ||
18 | Namontovat koncovou svítilnu | ||
19 | Namontovat všechny demontované díly karoserie |
