Následující pracovní kroky jsou znázorněny u typu 907.633 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení) u pravé součásti, přičemž je nutné jejich analogické provedení při poškození na levé straně vozidla.

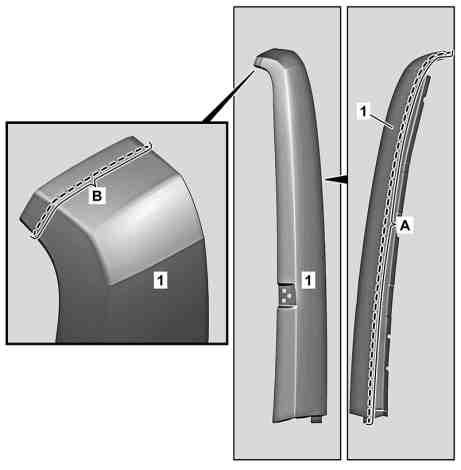

1 | Vyznačit rozpojovací místo u vnějšího dílu vnějšího plechu rohového sloupku (1) (oblast A). |
Vyznačit rozpojovací místo podél hrany. |
2 | Oddělit rozpojovací místo u vnějšího dílu vnějšího plechu rohového sloupku (1) (oblast A). |
Běžně dostupné přístroje/nářadí |
3 | Vyznačit rozpojovací místo u vnějšího dílu vnějšího plechu rohového sloupku (1) (oblast B). |
Převzít rozměr pro rozpojovací místo z vozidla. |
4 | Oddělit rozpojovací místo u vnějšího dílu vnějšího plechu rohového sloupku (1) (oblast B). |
Běžně dostupné přístroje/nářadí |
5 | Vyhodit oddělené zbývající díly. |
D64.30-1231-12
6 | Vyrazit otvory u vnějšího dílu vnějšího plechu rohového sloupku (1) o Ø 6 mm (oblasti C a D). |
Běžně dostupné přístroje/nářadí |
7 | Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech a kolem otvorů (oblasti C a D). |
Oboustranně hladce zbrousit bodové příruby. |
Běžně dostupné přístroje/nářadí |
8 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
9 | Nanést zinkovou barvu na vnitřní strany bodových přírub. |
D64.30-1243-12

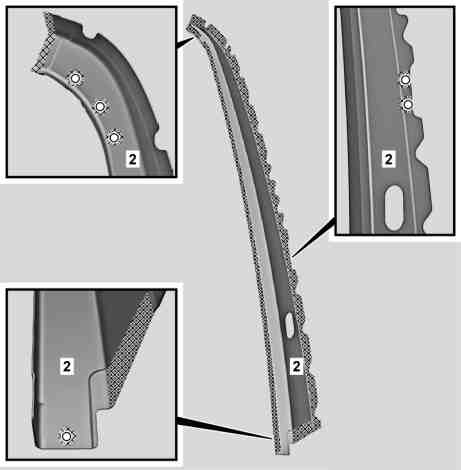

10 | Vyznačit rozpojovací místo u vnitřního dílu vnějšího plechu rohového sloupku (2) (oblast E). |
Převzít rozměr pro rozpojovací místo z vozidla. |
11 | Oddělit rozpojovací místo u vnitřního dílu vnějšího plechu rohového sloupku (2) (oblast E). |
Běžně dostupné přístroje/nářadí |
12 | Vyhodit oddělený zbývající díl. |
13 | Vyrazit otvory u vnitřního dílu vnějšího plechu rohového sloupku (2) o Ø 6 mm (oblasti F, G a H). |
Běžně dostupné přístroje/nářadí |
D64.30-1244-12
14 | Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech a kolem otvorů. |
Oboustranně hladce zbrousit bodové příruby. |
Běžně dostupné přístroje/nářadí |
15 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
16 | Nanést zinkovou barvu na vnitřní strany bodových přírub. |
D64.30-1245-12

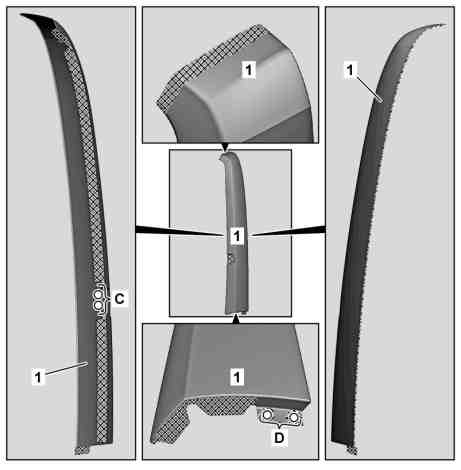

17 | Vyrazit otvory u spodního dílu vnějšího plechu rohového sloupku (3) o Ø 6 mm (oblast I). |
Běžně dostupné přístroje/nářadí |
18 | Hladce zbrousit připojovací plochy ve čtverečkované oblasti a kolem otvorů (oblast I). |
Oboustranně hladce zbrousit bodové příruby. |
Běžně dostupné přístroje/nářadí |
19 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
20 | Nanést zinkovou barvu na vnitřní strany bodových přírub. |
D64.30-1246-01
