D64.30-1109-06

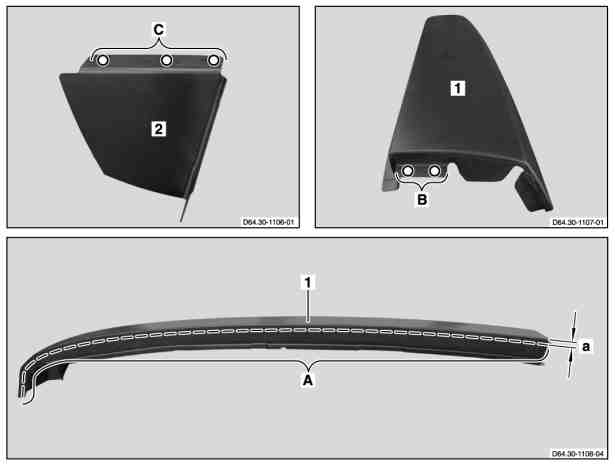

Následující pracovní kroky jsou u typu 906.633 znázorněny na horním díle levého vnějšího opláštění rohového sloupku (1) a v případě poškození musí být analogicky provedeny na pravé straně.
1 Oddělovací linii na horním dílu vnějšího opláštění rohového sloupku (1) vyznačit (část A).
2 Horní díl vnějšího opláštění rohového sloupku (1) oddělit v rozpojovacím místě (část A).
Rozměr:
a Cca 8 mm
3 Na horním dílu vnějšího opláštění rohového sloupku kompletně (1) prorazit otvory o Ø 6 mm (část B).
4 Na spoji (2) prorazit otvory o Ø 6 mm (část C).
D64.30-1112-06

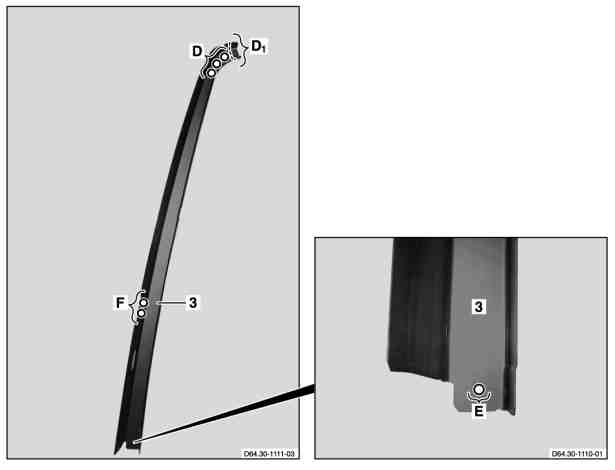

5 Na vnitřním dílu (3) vyznačit oddělovací linii (část D1).
Rozměr převzít z vozidla.
6 Vnitřní díl (3) oddělit v oddělovacím místě (část D1).
7 Na vnitřním dílu (3) prorazit otvory o Ø 6 mm (části D, E a F).
D64.30-1116-09
8 Připojovací plochy na horním dílu vnějšího opláštění rohového sloupku (1) ve čtverečkovaných částech hladce zbrousit.
Bodové příruby oboustranně zbrousit do lesku.
9 Čtverečkované části na horním dílu vnějšího opláštění rohového sloupku (1) kolem otvorů hladce zbrousit.
10 Natřít vnitřní strany bodových přírub nátěrovou barvou s vysokým obsahem zinku.
D64.30-1121-09
11 Připojovací plochy na spojení (2) a vnitřním dílu (3) ve čtverečkované části leskle zbrousit.
Bodové příruby oboustranně zbrousit do lesku.
12 Čtverečkované části na spojení (2) a vnitřním dílu (3) kolem otvorů leskle zbrousit.
13 Natřít vnitřní strany bodových přírub nátěrovou barvou s vysokým obsahem zinku.
