Namontovat oplechování rohového sloupku zvenčí, spodní část

AR64.30-D-5705-08TS

Namontovat oplechování rohového sloupku zvenčí, spodní část

 Nebezpečí

Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování

Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení.

AS00.00-Z-0007-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování

AH00.00-N-0005-01A



000 588 01 84 00 Svařovací přístroj

WS60.00-P-0021K



000 588 02 84 00 Svařovací přístroj

WS60.00-P-0022K

Typ

907.6/7, 910.6

1

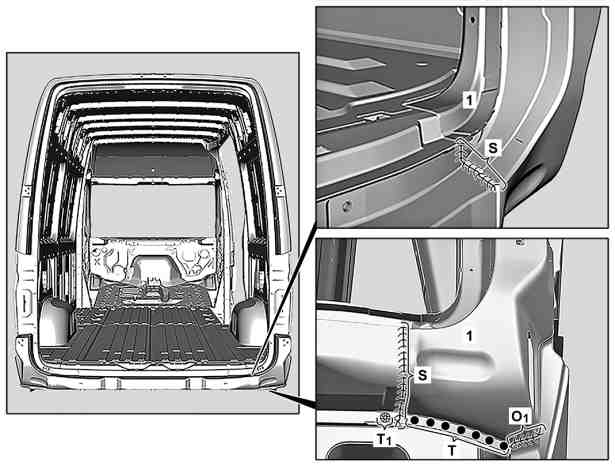

Spodní díl oplechování rohového sloupku (1) namontovat, nalícovat a zafixovat.

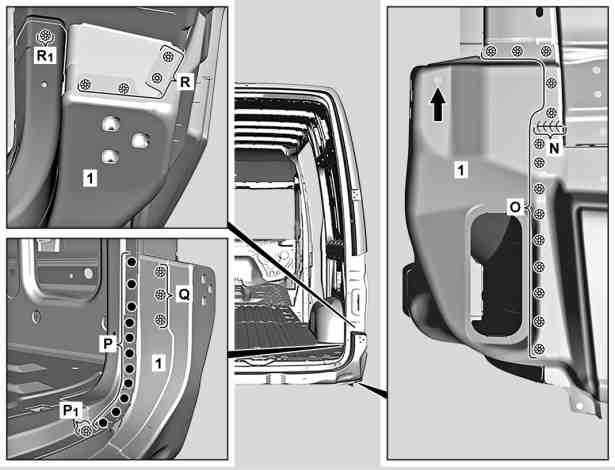

 Spodní díl oplechování rohového sloupku (1) zarovnat s otvorem (šipka).

2

Spodní díl oplechování rohového sloupku (1)   (oblast P).

3

Spodní díl oplechování rohového sloupku (1)   (oblast R, R1, P1, Q a O).

4

Spodní díl oplechování rohového sloupku (1)   (oblast N).

5

Spodní díl oplechování rohového sloupku (1)   (oblast T).

6

Spodní díl oplechování rohového sloupku (1)      (oblast S, O1).

7

Spodní díl oplechování rohového sloupku (1)   (oblast T1).

8

Očistit svarové spoje.

9

Odstranit piliny z broušení.
