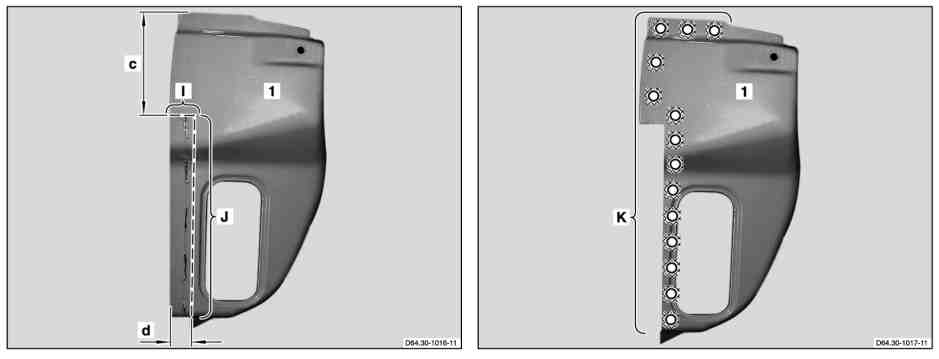

D64.30-1018-08
Rozměr:
c 115 mm
d 25 mm
Následující pracovní kroky jsou u typu 906.633 znázorněny na levém vnějším rohovém opláštění (1) a v případě poškození musí být analogicky provedeny na pravé straně.
1 Vyznačit dělicí čáry u vnějšího rohového opláštění (1) (oblasti I a J).
2 Oddělit vnější rohové opláštění (1) v rozpojovacích místech (oblasti I a J).
3 Sejmout oddělenou část vnějšího rohového opláštění (1).
4 Do vnějšího rohového opláštění (1) prorazit otvory o Ø 6 mm (část K).
5 Hladce zbrousit čtverečkované oblasti u vnějšího rohového opláštění (1) kolem otvorů.

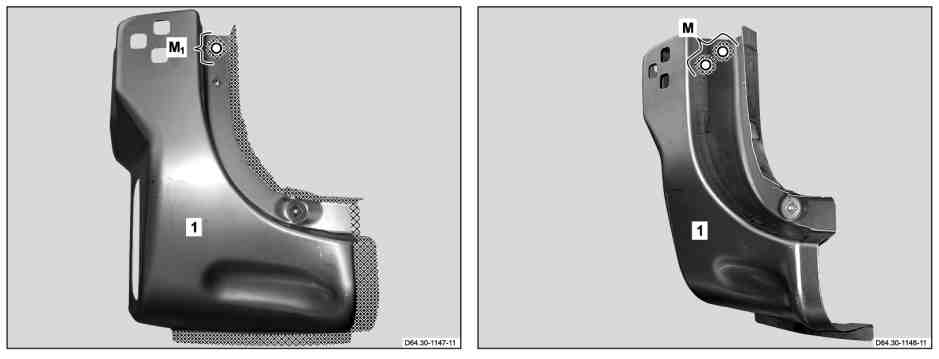

D64.30-1149-08
6 Na vnějším rohovém opláštění (1) prorazit otvory o Ø 6 mm (části M a M1).
7 Hladce zbrousit čtverečkované oblasti u vnějšího rohového opláštění (1) kolem otvorů.
8 Hladce zbrousit připojovací plochy u vnějšího rohového opláštění (1) ve čtverečkovaných oblastech.
Bodové příruby oboustranně zbrousit do lesku.
9 Natřít vnitřní strany bodových přírub nátěrovou barvou s vysokým obsahem zinku.
