AR64.30-D-0851-03TS | Příprava upevňovací konzoly pro závěs zadních dveří k montáži | ||
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. |
Následující pracovní kroky jsou znázorněny u pravého dílu a je nutné jejich analogické provedení při poškození na levé straně vozidla.

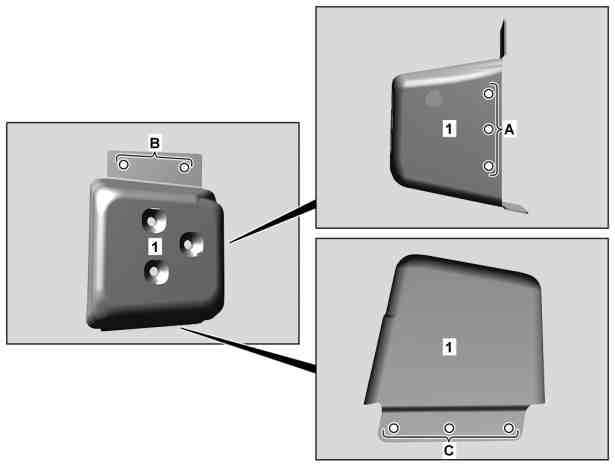

1 | Vyrazit otvory u upínací konzoly (1) o Ø 6 mm (oblast A, B a C). |
D64.30-1201-06
2 | Čtverečkované oblasti u upínací konzoly (1) kolem otvorů hladce zbrousit. |
D64.30-1205-06
Odkazované dokumenty
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
