Příprava vyztužení D-sloupku za oplechováním rohového sloupku dole k montáži

Typ

907.6/7, 910.6

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

Zjistit další informace z nadřazeného dokumentu zákaznického servisu.

Dodržovat bezpečnostní pokyny z nadřazeného dokumentu zákaznického servisu.

Následující pracovní kroky jsou znázorněny u typu 907.633 u levých součástí a při poškození musí být analogicky provedeny na pravé straně vozidla.

Příprava vyztužení D-sloupku za oplechováním rohového sloupku dole k montáži

1

Vyznačit rozpojovací místo u nového dílu vnějšího středního dílu zádě (2) (oblast A).


Převzít rozpojovací místo z vozidla.



2

Oddělit rozpojovací místo u nového dílu vnějšího středního dílu zádě (2) (oblast A).


Běžně dostupné přístroje/nářadí
Karosářská děrovka



3

Zlikvidovat delší zbývající díl nového dílu vnějšího středního dílu zádě (2).



4

Hladce zbrousit připojovací plochy u vnějšího středního dílu zádě (1) ve čtverečkovaných oblastech.


Oboustranně hladce zbrousit bodové příruby.


Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč



5

Odstranit piliny z broušení.


Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač



6

Nanést zinkovou barvu na vnitřní strany bodových přírub.


D64.30-A007-06

Příprava vyztužení D-sloupku za oplechováním rohového sloupku dole k montáži

7

Vyznačit rozpojovací místo u nového dílu vnitřního středního dílu zádě (4) (oblast A2).


Převzít rozpojovací místo z vozidla.



8

Oddělit rozpojovací místo u nového dílu vnitřního středního dílu zádě (4) (oblast A2).


Běžně dostupné přístroje/nářadí
Karosářská děrovka



9

Zlikvidovat delší zbývající díl nového dílu vnějšího středního dílu zádě (4).



10

Typ 907.6/7
s kódem IR2 (Rozvor 3250 mm)
Typ 910.6
Vyrazit otvory u vnitřního středního dílu zádě (3) o Ø 6 mm (oblast B).


Běžně dostupné přístroje/nářadí
Děrovací kleště 6 mm



11

Typ 907.6/7
s kódem IR2 (Rozvor 3250 mm)
Typ 910.6
Hladce zbrousit prostor kolem otvorů (oblast B).


Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč



12

Hladce zbrousit připojovací plochy u vnějšího středního dílu zádě (3) ve čtverečkovaných oblastech.


Oboustranně hladce zbrousit bodové příruby.


Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč



13

Odstranit piliny z broušení.


Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač



14

Nanést zinkovou barvu na vnitřní strany bodových přírub.


D64.30-A008-06

Příprava vyztužení D-sloupku za oplechováním rohového sloupku dole k montáži

D64.30-A009-09

15

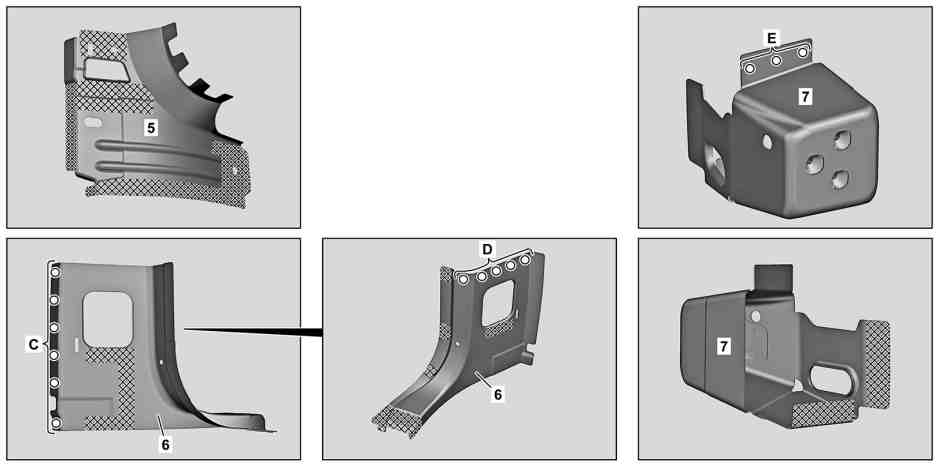

Vyrazit otvory u vyztužení (6) (oblasti C a D) a u držáku (7) (oblast E) o Ø 6 mm.

Běžně dostupné přístroje/nářadí
Děrovací kleště 6 mm

16

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech a kolem otvorů u vyztužení (6) (oblasti C a D) a kolem otvorů u držáku (7) (oblast E).

Oboustranně hladce zbrousit bodové příruby.

Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

17

Odstranit piliny z broušení.

Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

18

Nanést zinkovou barvu na vnitřní strany bodových přírub.
